求助：1個橢圓工件的夾具

查看數: 4355 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-5-8 09:32

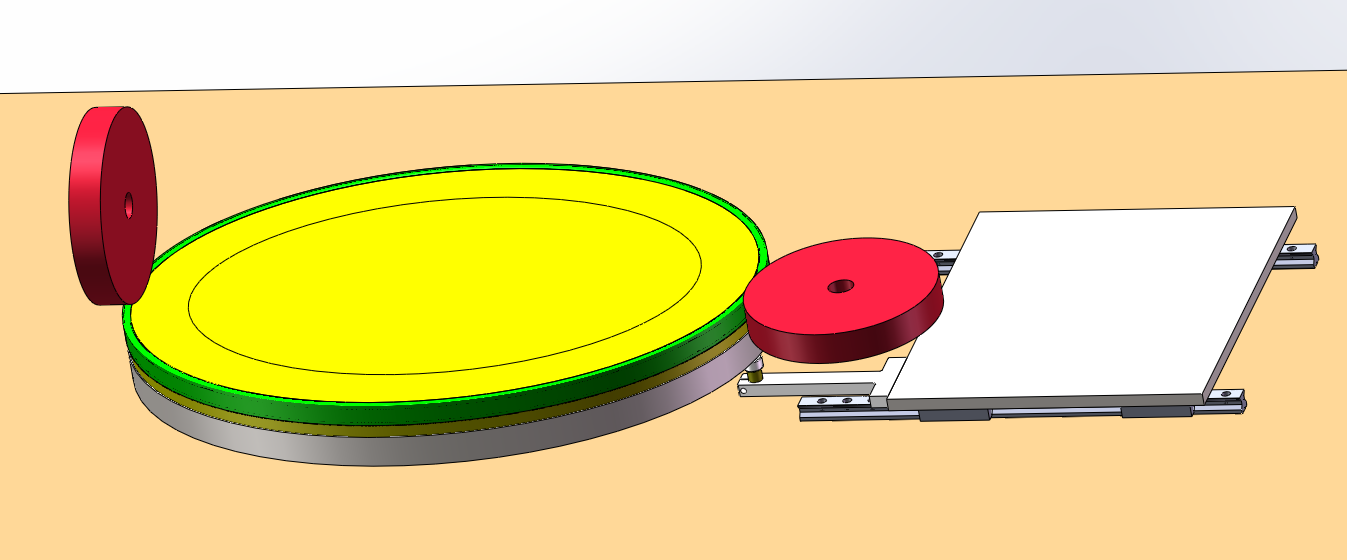

1個橢圓外形的鋁件，要外表面拉絲。現在用下模是導軌模，上模是裝夾模。通過導輪拉著裝有拉絲輪的部分沿工件外形軌跡運動。但現在一算，價格太高了。這個用 ...

回復

夜幕后的眼 發表于 2017-5-8 12:37:22

面壁深功發表于 2017-5-8 11:41
考慮立起來怎么

平放可以放，就是成本高。立起來要怎樣的結構降低成本？

如果能立，可以工作用托輥旋轉。發表于 2017-5-8 12:42

面壁深功 發表于 2017-5-8 11:41:11

考慮立起來怎么

夜幕后的眼 發表于 2017-5-8 11:17:27

wxg263 發表于 2017-5-8 10:38
為什么不用多片拼起來，

本來就是個非圓，還要通過導輪做為仿形，使拉絲部分沿橢圓外徑移動，夾具本身要旋轉。橢圓也是有同心度的。。。多片拼起來，裝配要求就太高了。

夜幕后的眼 發表于 2017-5-8 11:01:10

xiaobing86203 發表于 2017-5-8 10:32
你搞這么大的一塊材料，價格肯定是高了，為什么不設計成結構形狀，完全不用這么厚的

下模要與導輪配合，要使拋光拉絲的那部分整個的移動軌跡與橢圓外形軌跡配合。上模要有漲緊作用（目前只是畫個樣子表示這里有漲緊模，主要在下模上）。裝夾部分還要旋轉。
設計成什么結構可以使裝夾部分可以固定在旋轉軸上并穩定旋轉？

（圖上的下模下面有根旋轉用的軸，只是看不到）
我也想減輕重量。

wxg263 發表于 2017-5-8 10:38:02

為什么不用多片拼起來，

xiaobing86203 發表于 2017-5-8 10:32:03

夜幕后的眼發表于 2017-5-8 10:05
1000*750，上下模共厚90

你搞這么大的一塊材料，價格肯定是高了，為什么不設計成結構形狀，完全不用這么厚的

夜幕后的眼 發表于 2017-5-8 10:05:16

合理扯淡發表于 2017-5-8 09:58
這樣的一副夾具要4萬多？工件有多大？

1000*750，上下模共厚90

合理扯淡 發表于 2017-5-8 09:58:23

這樣的一副夾具要4萬多？工件有多大？
