下圖中的部件怎樣傳感器連接

查看數: 5689 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-5-10 15:23

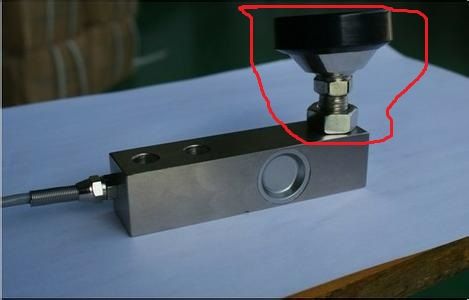

紅色圈出的部件是什么，怎樣連接的

回復

wanghengxu 發表于 2017-5-11 09:26:57

重誠WBL 發表于 2017-5-10 21:26
問一下，下面的這個金屬塊整體是傳感器還是只有接線那段是，沒用過稱重的傳感器，這腳杯因為浮動不會影響 ...

整體是傳感器，浮動會提高精度。

重誠WBL 發表于 2017-5-10 21:26:44

wanghengxu 發表于 2017-5-10 17:39
這是一個稱重傳感器，紅圈就是一個腳杯。
傳感器上有內螺紋，腳杯擰進去，背緊螺母。
腳杯有浮動的作用， ...

問一下，下面的這個金屬塊整體是傳感器還是只有接線那段是，沒用過稱重的傳感器，這腳杯因為浮動不會影響精度嗎？

韓寒11 發表于 2017-5-10 20:51:42

目測是螺紋連接

只有快樂 發表于 2017-5-10 20:33:51

5樓正解

wanghengxu 發表于 2017-5-10 17:39:00

這是一個稱重傳感器，紅圈就是一個腳杯。
傳感器上有內螺紋，腳杯擰進去，背緊螺母。
腳杯有浮動的作用，減小稱重時的側向力。
腳杯用于此處，節省成本，有創意。

了解。發表于 2017-5-10 18:11

面壁深功 發表于 2017-5-10 17:29:28

我看好象是主軸夾頭夾了個連接螺栓，再與傳感器連上

zhwbbxk29 發表于 2017-5-10 16:17:24

頭上看著像球座一類的，同意二樓浮動接頭的推斷。
下邊就是螺桿配螺紋+螺母鎖緊。

清風明月跟我走 發表于 2017-5-10 15:50:02

浮動接頭？
