發布時間: 2017-5-12 13:40
正文摘要:各位前輩：. d" A( X! h2 @. i8 B. ?$ M 大家好！今天遇到個難題，想請各位老前輩指點一下。6 V' V, |) e0 ?- }& I$ _ z* i 已知參數：外徑為D11.5的螺紋銑刀，工件要求螺紋參 ... |

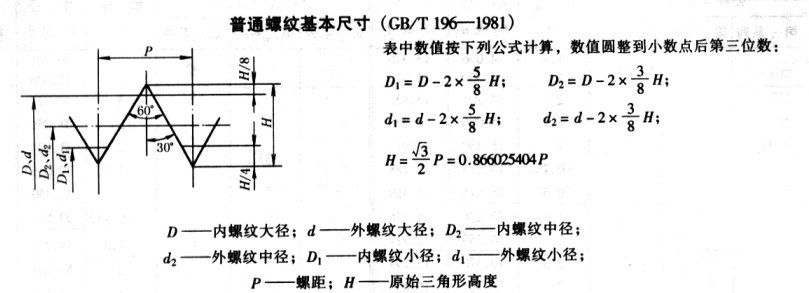

本帖最后由 自定義的旋律 于 2017-5-17 08:55 編輯 1 l7 }3 W }' b, y: i7 ~自定義的旋律 發表于 2017-5-16 16:42 螺紋銑刀的直徑是D11.5，要求的螺紋孔是M14*1.5，加工時繞著D2.5的圓旋轉進給3mm（兩個牙距），轉速2000，進給300，加工出來的螺紋孔的尺寸：大徑 13.960，中徑 13.216，小徑12.489； |
涅槃重生sj 發表于 2017-5-12 15:04 給客戶設計了一把螺紋銑刀，加工出來的孔通規不通，止規不止，心都碎了！3 B7 s( g( O" M6 R: |; }0 e |
xagjj123 發表于 2017-5-13 09:10- S3 M2 J/ X9 @1 [, r 給客戶設計了一把螺紋銑刀，加工出來的孔通規不通，止規不止，心都碎了！3 L6 W5 T; J% X0 {) Z# i+ F5 D( V9 H |
好貼，持續關注。自己也要學。 |
| 二樓說的很對，我們也是 螺紋刀具的生產廠家，都是比較高端的產品 |
| 加工中心銑螺紋只是見過 聽同事講的銑螺紋就是主軸無規律的旋轉 在螺旋下刀 個人覺得這不合理 最終角度應該不符合標準 但是沒辦法講清楚 如果你用車床做過螺紋 可能會理解 |
|
本帖最后由 涅槃重生sj 于 2017-5-12 15:09 編輯 螺紋檢驗可以通過螺紋塞規檢測，中徑也可以測量。但在加工的時候不用糾結中徑，螺紋銑刀是60°的，只要控制好大徑，中徑自然能夠保證了。看了下樓主以前的帖子，應該是做PCD刀具的，螺紋銑刀一般只規定螺距以及牙型角，只要螺距是一樣的，不管多大的螺紋都能加工出來。) [% B* ?* t3 i! P& C |
