橫著用，豎著用，沒有關系，地下肯定要軸承支撐，你這種設計有問題，伺服電機出來，連上聯軸節，再才是絲桿，絲桿必須有軸承支撐啊。簡單的做法，焊接一段做軸承位，但要注意同心！

我這邊加了個軸承座，還是好用，沒加的時候容易卡死

caicai2011 發表于 2017-5-27 10:17
這個要看你用在什么地方，常用的是工作臺跟螺母連接，工作臺周圍加導桿進行導向，運動方向可以加傳感器或者 ...

說得對
而且這種電機必定帶的是梯形絲杠，定位精度低，傳動效率低，配的傳感器也不用什么好東西

可以是絲桿末端加軸承固定限位，也可以做懸臂梁，不加固定，但是絲桿上的襯套必須有導向結構，來保證絲桿直線度運行。

學習

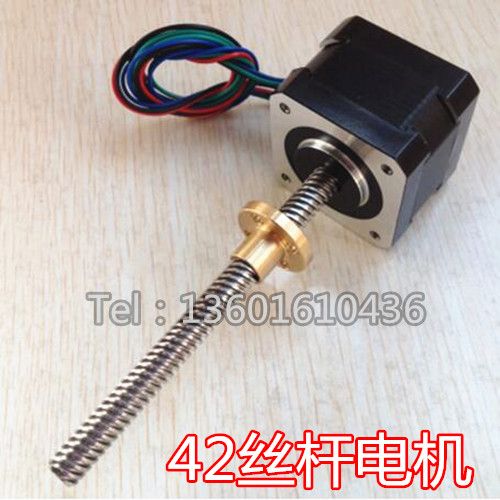

這么短可以懸臂的，42的直線電機一般都不做軸承

理論上絲杠不受什么徑向力，精度要求不高有沒軸承沒什么關系，因為安裝完后電機和螺母座都有支承，絲杠本身不重也不用過于擔心。
設計這種電機必定是想節省安裝空間，小型結構，軸向力可能也不能太大，每款電機都有自己的參數，按參數選用就好了。
至于電機好不好用不好說，自己的設計不好用下次不選用唄。本身這個設計就不需要軸承座，你硬加一個，干嘛還選他的，你要選也要選一個有光軸的，百度上又不是沒，人家各種設計的都有

這種裝置是用在3D打印機上的吧

支持一下4樓

可以不加 也可以在螺紋頭做個支架上些粘油

Cavalier_Ricky 發表于 2017-5-27 19:32
非要在絲桿前端套螺帽再套軸承？簡單！裝兩個螺帽靠死唄。

可是絲桿前端裝固定軸承，我是覺得不如不裝 ...

我見到的比較多的是電機光軸通過聯軸器聯接絲桿，其中絲桿兩端是塞到軸承里的。
對于絲桿輸出的，就省去了聯軸器，我覺得很方便。
但淘寶上絲桿輸出的，絲桿螺紋是一直到頭的。
潛意識里覺得也得塞到軸承里架起來轉，那不得套個套？
一種辦法是柱面直接套在螺紋外徑上，另一種是螺母旋上。螺母旋上的話那還得一體，想到兩個螺母拉緊或頂緊。
所以就來論壇問問，呵呵！

感謝大俠關注，預祝端午快樂！
論壇里以前那些人來的少了，珍貴啊！

另外，前面樓層的社友說了，對于這種情況，導桿或導軌把運動約束好，絲桿就讓它懸著。我覺得有道理。大俠怎么看？

這種一般不需要支撐的。只是用來頂一些輕的東西。
