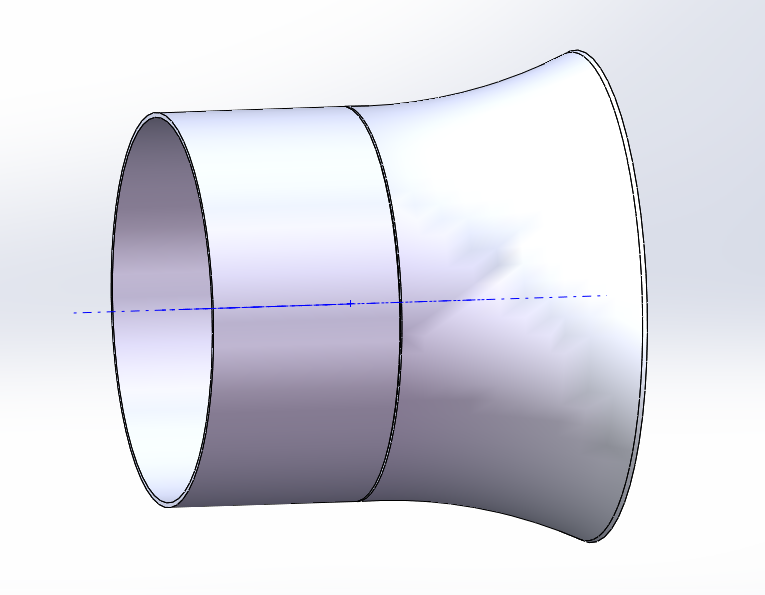

如圖，把左邊的薄壁圓筒與右邊的薄壁喇叭口焊接起來，夾具怎么定位夾緊

查看數: 7738 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

醉行者123

發布時間: 2017-6-4 15:02

正文摘要:

請問怎么對這種薄壁筒類工件定位夾緊。

回復

醉行者123 發表于 2017-6-5 14:28:26

淡然發表于 2017-6-5 09:37
沒有具體尺寸，也沒有焊接完后的尺寸精度要求。如果工件不大，就用V型快定位壓緊，先點焊，最后拿下來再具 ...

只有大體尺寸，內徑800左右

醉行者123 發表于 2017-6-5 14:25:54

xiaobing86203 發表于 2017-6-5 09:58
內孔漲型撐住，兩端面擋住定位

兩端進行軸向定位，左右兩個筒體分別用一個撐圓器，可以嗎，總感覺用一個不牢穩

xiaobing86203 發表于 2017-6-5 09:58:55

內孔漲型撐住，兩端面擋住定位

點評

醉行者123

兩端進行軸向定位，左右兩個筒體分別用一個撐圓器，可以嗎，總感覺用一個不牢穩詳情回復發表于 2017-6-5 14:25

挨拍的5

這個辦法可以，我們公司現在就是用的這種工裝發表于 2017-6-5 11:38

淡然 發表于 2017-6-5 09:37:53

本帖最后由淡然于 2017-6-5 09:39 編輯

沒有具體尺寸，也沒有焊接完后的尺寸精度要求。如果工件不大，就用V型快定位壓緊，先點焊，最后拿下來再具體焊接。

點評

醉行者123

只有大體尺寸，內徑800左右詳情回復發表于 2017-6-5 14:28

醉行者123 發表于 2017-6-5 08:39:02

詹姆斯007 發表于 2017-6-4 22:56
多大批量？
要是幾件，直接交給工人就行了，根本用不著工裝夾具。

大批量的，得需要工裝夾具

詹姆斯007 發表于 2017-6-4 22:56:18

多大批量？
要是幾件，直接交給工人就行了，根本用不著工裝夾具。

點評

醉行者123

大批量的，得需要工裝夾具詳情回復發表于 2017-6-5 08:39

醉行者123 發表于 2017-6-4 20:39:12

韓寒11 發表于 2017-6-4 20:23
通過內孔的固定來保證外圓的點焊，然后再進行內外圓的滿焊

嗯，謝謝指教

醉行者123 發表于 2017-6-4 20:38:50

面壁深功發表于 2017-6-4 19:42
做個短一些的仿形襯內面套上垂直點焊。再臥式全焊吧。

好的，這個方法不錯，謝謝

韓寒11 發表于 2017-6-4 20:23:41

通過內孔的固定來保證外圓的點焊，然后再進行內外圓的滿焊

點評

醉行者123

嗯，謝謝指教詳情回復發表于 2017-6-4 20:39

面壁深功 發表于 2017-6-4 19:42:35

做個短一些的仿形襯內面套上垂直點焊。再臥式全焊吧。

點評

面壁深功

首先，請我們一起來感謝社區提供這個平臺讓我們成為好友。值此年終之際，本人專門整理了一系列資料與你分享。分享方法是：你在下面這些資料中任選一款后，把它發我郵箱LWMXX@163.COM，我把它回發你郵箱。發表于 2018-1-18 16:29

面壁深功

提前祝新快樂！珍貴機械動畫一份機械設計軟件一份自動化設備3D數模一份機器人3D數模一份發表于 2018-1-18 16:28

醉行者123

好的，這個方法不錯，謝謝詳情回復發表于 2017-6-4 20:38
