機械制圖，求助

查看數: 20546 | 評論數: 58 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-6-8 16:30

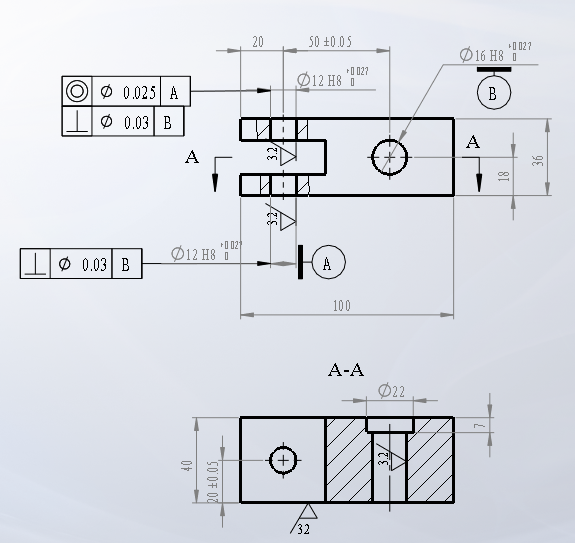

今天在出圖時候，突然就又懵了。。。。先貼出圖，是這樣一小塊。1開槽位置兩側留出的間隙，所以18尺寸沒有標注公差。為了提問，開槽現沒標尺寸第五，總看著我標的幾何公差不對勁。單個看，B基準，兩個孔都要求 ...

回復

雷霆小資 發表于 2017-12-14 18:53:35

問下，如果標了詳細的公差值了，還需要標H7，H8這些東西？

公差值和公差帶可以只標注一樣的。一般來說，優先標注標準公差帶的，像H7 H8這樣的。發表于 2017-12-14 20:47

kevin-Lee 發表于 2017-11-13 17:26:08

有點凌亂的標注，而且這樣的基準選擇很業余了，這么小的零件要求有點過分了，也沒必要，至于你鍍鉻，一般在圖紙標成品的尺寸，

不曉莫離 發表于 2017-11-13 11:19:12

謝謝經驗之談，學習。

夢寒 發表于 2017-11-12 19:48:49

幽藍府男爵發表于 2017-11-9 15:44
給我發一套吧大俠，

最近各種事沒有上線。已發

幽藍府男爵 發表于 2017-11-9 15:44:28

夢寒發表于 2017-6-10 20:53
我也在論壇里下載的
忘了在哪里下載的
一堆小軟件呢

給我發一套吧大俠，651045120@qq.com

最近各種事沒有上線。已發詳情回復發表于 2017-11-12 19:48

荊棘鳥08 發表于 2017-6-15 19:38:43

我們公司表面處理的不用考慮加工會給做好的只要把公差標注好就行也就是鍍前尺寸

reu8598 發表于 2017-6-15 17:43:38

菜鳥學習了

蟲蚊叮咬 發表于 2017-6-14 19:15:44

加工順序要清，一刀孔標注一次公差，標注尺寸為最終尺寸，鍍層厚度可單獨說明，

屌絲的苦惱 發表于 2017-6-13 15:57:41

jary亦風發表于 2017-6-12 15:50
我們公司不僅做非標，還幫XX做精加工配件！一年幾千產值吧，韓國人也沒買什么先進的檢測儀器，貌似質檢做 ...

外貿的產品老外好多都要求發貨時附帶一份三坐標檢驗報告你要沒有你只有找別人有的幫你打了我同事說一個尺寸10塊錢
