發布時間: 2017-6-9 21:06

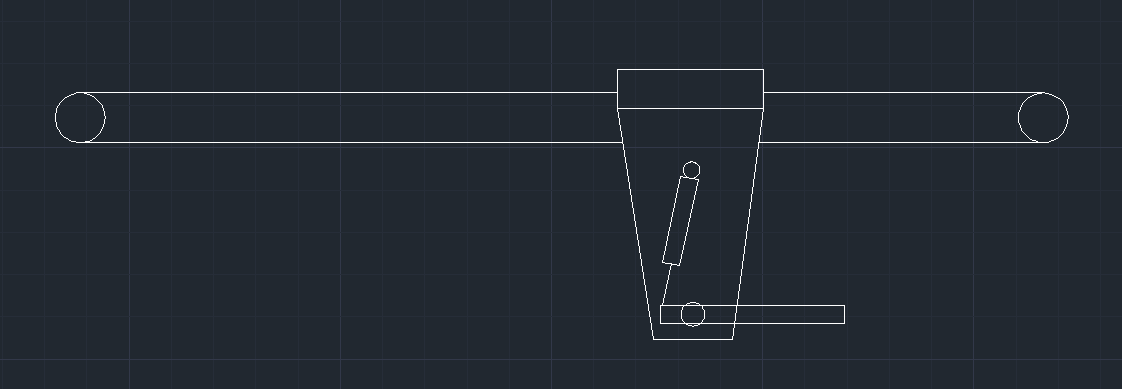

正文摘要:本帖最后由 藍色格 于 2017-6-9 21:28 編輯 最近設計一個同步帶結構，伺服電機、減速機、線性導軌、同步帶、移動平臺。同步帶帶動一個移動平臺，移動平臺下帶一個氣缸推 ... |
| 擺桿動作不會對平臺產生很大震動 |
zhwbbxk29 發表于 2017-6-10 12:24 忘記說了，平均1秒啟動一次。 |
藍色格 發表于 2017-6-10 11:08 看起來沒超嘛。不過有些場合同步帶受力太大運行中會產生跳齒。加寬一點沒有壞處。 |
| 沒看懂，能否上圖詳細說說要求 |
zhwbbxk29 發表于 2017-6-10 10:54 按電機最大瞬時扭矩計算，主動輪最大瞬時圓周力1926N; 按電機額定扭矩計算，主動輪最大瞬時圓周力640N； 皮帶允許拉伸載荷8580N； 帶齒剪切力4934N; |
| 速度一般。用加速度校核一下皮帶受力。 |
| 沒有人啊。。。。。。。 |
峰回路轉ing 發表于 2017-6-10 08:10 O(∩_∩)O哈哈哈~ |
