關于同步帶，同步帶輪選型問題

查看數: 6881 | 評論數: 14 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-7-11 15:30

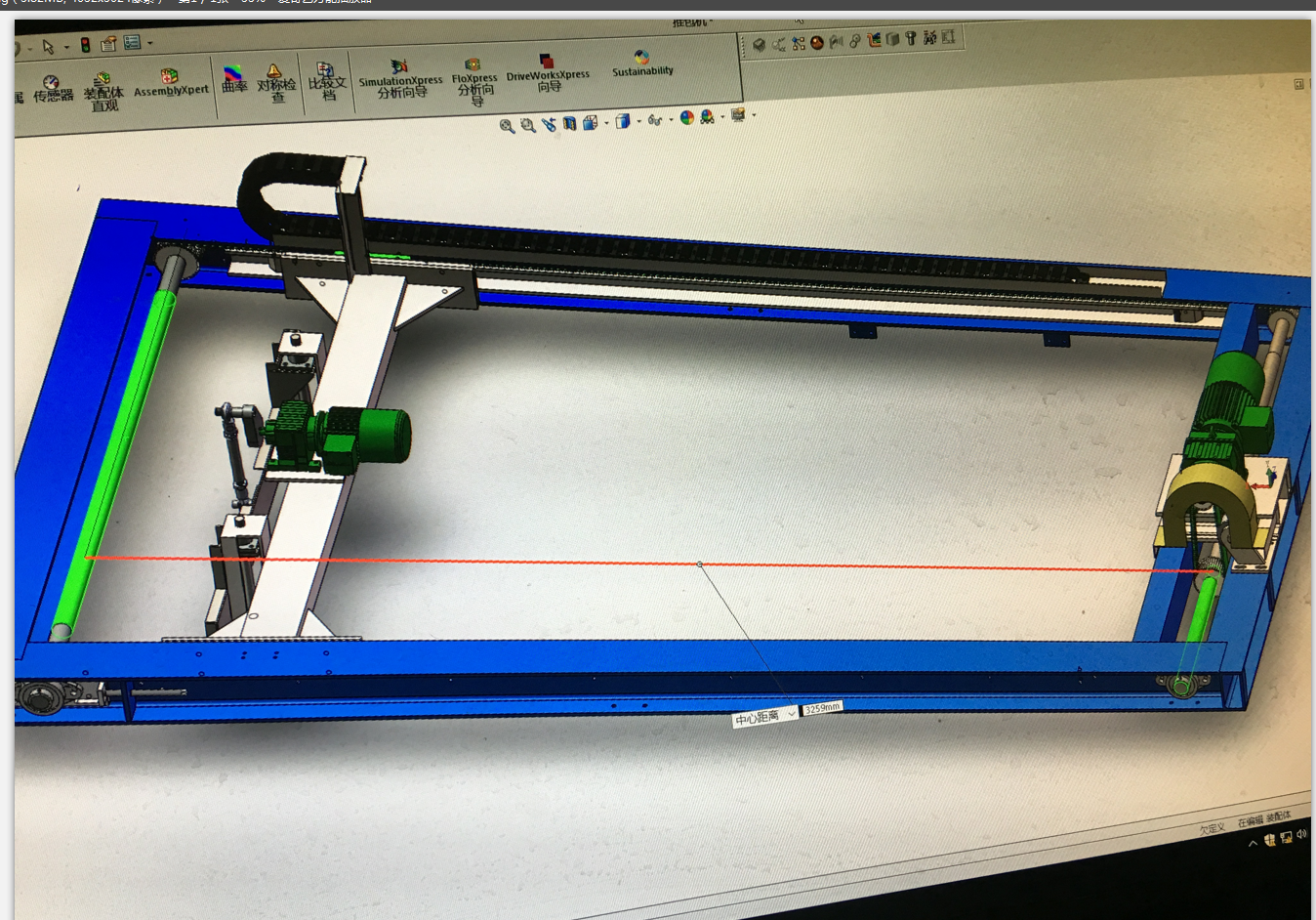

最近正在設計一款碼垛機設備，在推包機遇到了一些問題，由于對同步帶這方面不熟，選型一直不敢確定輸入參數：推包機線速度54m/min，推包小車（140kg）+重物(100kg），物體在水平不銹鋼表面上運動，摩擦系數約0.3 ...

回復

huangfujian 發表于 2018-11-20 13:46:45

用軟件給你計算了下，最少寬度50mm，你這個扭矩大，安全系數大點，


huaiming764 發表于 2018-11-19 16:17:57

向大俠學習！

MR.Chan 發表于 2018-6-13 16:04:27

樓主最后選定了哪個方案？

月中魚 發表于 2017-7-21 11:18:13

感謝分享！

藍色格 發表于 2017-7-18 17:32:38

偉岸白楊發表于 2017-7-13 19:59
電機是沒問題的，已經校核過了，主要就是在同步帶上有疑問，我也認為40mm太窄了，可是不知道具體該給多寬 ...

電機有個重要參數你沒有給出來，（加速度）。你這個功率，我粗略看了一下，加速度應該在5m/s2左右。不知道對不對。如果比5m/s2大很多，建議你重新核算一下。同步帶帶寬小了。我1.0KW的用到50mm寬的。用的安全系數1.5-2.

Miyflex 發表于 2017-7-13 23:46:39

選型沒毛病，S8M是8M的加強型，比S8M更好的是R8M。詳細可私聊我，頭像

偉岸白楊 發表于 2017-7-13 19:59:52

一展刀鋒發表于 2017-7-11 22:17
按選型一步步推，誰也幫不了你
提醒的就是，S8M同步輪沒問題，但帶寬40感覺不夠，同步帶材料要用里面鋼絲 ...

電機是沒問題的，已經校核過了，主要就是在同步帶上有疑問，我也認為40mm太窄了，可是不知道具體該給多寬。

偉岸白楊 發表于 2017-7-13 19:58:39

xiaobing86203 發表于 2017-7-11 17:31
你負載比較重了，建議選大些穩妥，8M吧

S8M不就是8M升級版嗎

一展刀鋒 發表于 2017-7-11 22:17:24

按選型一步步推，誰也幫不了你
提醒的就是，S8M同步輪沒問題，但帶寬40感覺不夠，同步帶材料要用里面鋼絲的，
*校核同步帶受力
這么重的負載由三相異步電動機帶動，啟停肯定是很慢的，加減速度要求高的話，需要換電機和減速機
*校核電機負載
