發布時間: 2017-8-10 08:22

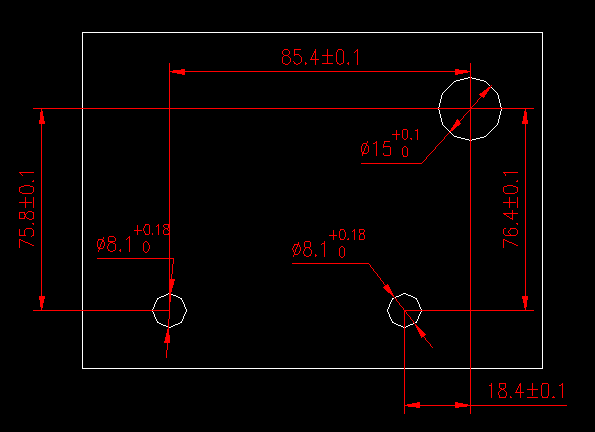

正文摘要:本帖最后由 sng6269183 于 2017-8-10 08:58 編輯 如圖，我要做個3個孔的孔距檢具，怎么設計？也就是車間生產是不需要在測量中心距，用檢具檢測即可，能通過的即合格，反之側不合格！ ... |
| 個人認為，此圖紙不能作出合適的檢具。（因為標的尺寸公差都是線性尺寸公差，是圖紙的設計問題。） |
| 學習 |
| 這樣還不夠，需要給基準，然后用上芯棒測 |
| 是檢測什么，檢測孔的相對位置偏差+-0.1還是檢測孔的內徑尺寸0.1你這個東西厚度多少，檢測位置距離偏差+-0.1就做工裝 ，檢測孔直徑公差0.1可以分別做一個量規，放進去就行，如果都檢測，就做測量。 |
| 在一塊板上做三個定位銷，銷子的直徑為孔的下公差減去5條，銷間距公差正負3-5條 |
| 樓主查一下相關檢具的設計標準，定位銷的尺寸公差要按產品的要求來設定，建議樓主按檢具設計標準進行 |
| 做一個模板。 |
