翻轉聯動結構方案征集

查看數: 8665 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-9-29 11:34

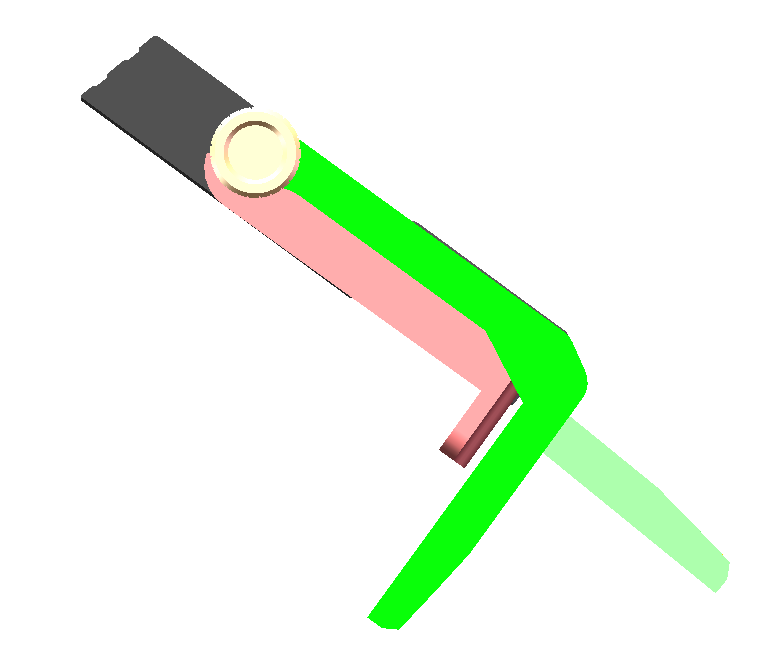

急求一個翻轉結構方案，求大神們支招！如圖1綠色是一個支撐架，紅色和黑色部件在同一個轉軸上，此狀態下順時針方向黑色部件限制轉動；如圖2黑色部件逆時針反轉的同時，紅色部件跟隨相對反方向轉動，兩者有聯動效果 ...

回復

阿郎_u22nT 發表于 2017-10-9 16:20:20

這種結構最合適的就是行星齒輪

821365308 發表于 2017-10-9 14:56:01

謝謝樓主

蔣龍斌.John 發表于 2017-10-9 14:45:33

厲害里~

夜雨風聲 發表于 2017-10-9 11:17:52

學習了

wpc 發表于 2017-10-8 17:00:47

做什么用的？需要承重多少？

caicai2011 發表于 2017-9-30 15:57:44

用行星齒輪系，黑色部件轉軸固定在外圈大內齒輪上，紅色部件轉軸固定在中心小齒輪上，行程內外反轉，齒數比根據角度關系確定，至于尺寸應該不是問題，手表里面有多少齒輪，不是照樣可以放得下

gzgyj8 發表于 2017-9-30 10:15:45

kakayingdong 發表于 2017-9-29 13:54
黑色軸加棘輪，黑色軸和紅色軸通過一對小齒輪配合看行不行

補充一下，黑色部件只有10mm并且反轉40度，紅色部件5mm并且反轉180度，用齒輪結構好像空間不夠。

gzgyj8 發表于 2017-9-30 10:15:03

大擺發表于 2017-9-29 15:32
運用齒輪可以實現相反方向旋轉。。。另外，加棘輪的話，在任何狀態下不能順時針轉。。。但樓主只需要在其中 ...

某個位置限制轉動倒是可以，只是現在空間有限，用齒輪方式可能不行。

gzgyj8 發表于 2017-9-30 10:13:11

鑫森淼炎垚發表于 2017-9-29 17:35
可以實現，主要看你的空間大小，機構復雜能不能接受。

空間不怎么夠，齒輪方式可能不行。
