發布時間: 2008-3-26 22:34

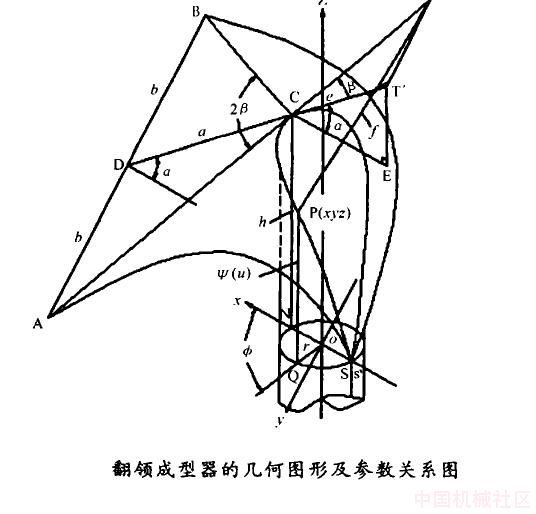

正文摘要:在成型器的制作過程中，由于制造水平的限制，只能將衣領和領管分開制作，然后焊接而成，這樣理論上的領口交接曲線如何保證？該做怎樣的修正，（理論上，板厚為零，交接曲線只是一條曲線） ... |
c2701624717 發表于 2019-2-13 16:05 這個還是要分開成型后再焊接么？ |
kcpack 發表于 2009-6-10 10:39 你做過連續式包裝機嗎 |
| 求插件 |
c2701624717 發表于 2019-2-13 16:05 大佬分享下插件 |
c2701624717 發表于 2019-2-13 16:05 設計插件是啥 可否分享一下 |
johnfu 發表于 2008-5-1 21:59 什么包裝機 |
|
衣領成袋器是立式包裝機的關鍵部件之一，它具有計算復雜，設計難度大，包裝機廠設計還有很多都是師傅靠經驗制作好樣板，人工用樣板劃線，用剪刀手工下料制作，由于是手工下料，成袋器的對稱度完全靠師傅手工控制，要把對稱度控制好需要高超的技術來保證。 如果使用計算機計算尺寸，使用計算機畫出展開成袋器鈑金圖，利用激光切割機來下料，那樣的話計算精度和切割精度將達到理想精度，制作也就容易些了 通常工程師設計一個成袋器展開圖需要數小時，用計算機計算只要數秒鐘，再畫出展開圖不超過5分鐘，激光切割是按每分鐘多少米來計算，高效！ 下面介紹我的設計過程 1、打開軟件程序，輸入膜寬和中縫寬度，即可得到標準衣領領管的每個點的坐標參數 2、打開SW軟件；打開設計衣領領管圖；將計算好的數據復制到數據表中，即可得到一張該衣領領管的模型草圖 3、打開該圖的工程圖就得到了一張該衣領領管的展開圖，另存為dxf文件 4、打開CAD軟件，打開該dxf 文件刪除多余線條，將得到該衣領和領管的鈑金圖 5、送至激光切割，完成 有興趣請：QQ：727013348 |
|
目前做個成型器多少錢？ |
| 好帖子 |
天水藍 發表于 2008-3-27 16:02 你好： 你做過成型器嗎？我公司現在需要做成型器！ |
