發布時間: 2017-10-16 14:22

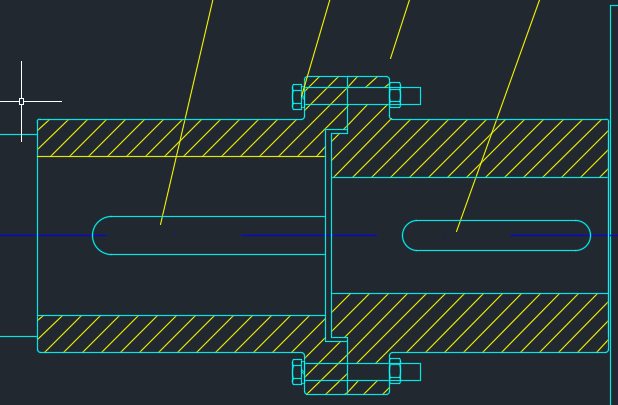

正文摘要:如下圖所示，兩個孔徑分別是φ150、φ110，兩個外圓直徑φ210、φ350，大軸這邊是減速機輸出軸，工作環境：轉速低，頻率也不高，平均一小時正反轉100個來回(每次只轉三分之二圈)，但設計 ... |
|
本帖最后由 17567410 于 2019-8-28 14:33 編輯 看圖推測LZ不太了解這種東西，兩個半聯軸器中間的凸凹是配合的。 |
| 這個不是聯軸器連接吧，直接靠螺絲連接傳動把 |
|
你這個是剛性聯軸器，對于安裝找正的要求是非常高的，安裝沒有找好同心，螺栓容易松動是必然的結果！ |
| 漲知識了！ |
| 菜鳥學習了 |
| 菜鳥學習了 |
|
螺栓松動是因為沒有防松措施啊 看看機械設計手冊第二卷螺栓防松部分 |
本帖最后由 海龍_StJ4Z 于 2017-10-19 15:45 編輯  為啥不用標準的聯軸器？看圖來說這個嚴格來說只是兩個法蘭盤連起來了，是一個硬鏈接結構，不像聯軸器可以補償誤差。 可以用六角帶槽螺母，螺栓上鉆一孔，插開口銷別住。 最重要的是分析一下原因，是同軸不行，還是加工精度不合適。 |
 |
