發布時間: 2017-10-24 09:28

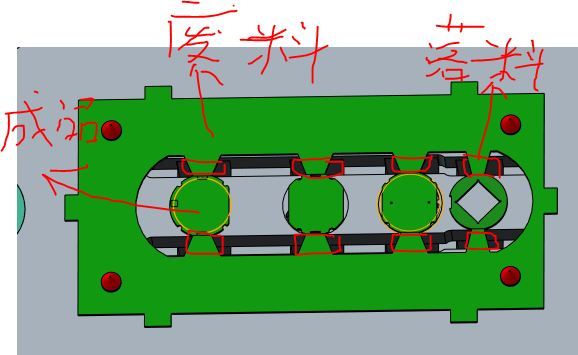

正文摘要:PCB板沖裁設計，上面已經有電子元器件。采用中間沖掉一小塊料來實現分離（雙邊同時裁切）。目前會出現廢料與成品會卡在上刀模的情況，解決對策是加大卸料彈簧力，卡料情況改 ... |
瑞香 發表于 2018-9-20 11:51 不是！  |
| 看了半天，樓主難道之前是做模具的，后來去做自動化設備了？ |
非標男 發表于 2017-11-2 16:42 OK,方便的話貼張圖看看 |
702736 發表于 2017-10-25 18:48 卸料塊已經安裝了進行驗證，效果不錯，材料采用的是pom。 |
702736 發表于 2017-10-25 18:48 恩。好的。在此表示感謝  . |
非標男 發表于 2017-10-25 17:45 卸料塊可以做成比如最薄處0.5，其他厚點的，過了元器件高度就是大平面。這是硬的卸料塊。 也可看實際情況做成軟的比如聚氨酯的，形狀對應元器件的可受力形狀，也可，但主要近刀口處受力都是要點。 |
702736 發表于 2017-10-25 14:09 我想了下，可以做一個卸料塊，接觸面盡可能靠近刀口來試一試實際效果！這樣就不存在壓傷電子元器件風險了。 |
702736 發表于 2017-10-25 14:09 放在刀口卸料力最小，且接觸到PCB基板，高度一致。但剪切的PCB板較小，元器件到刀口的距離最小只有0.6mm。目前一根卸料塊，但產品表面有電子元器件，高度不一致，卸料塊在下壓到最低點時，很大部分的壓力都集中在最高的電子元器件上了。 |
| 樓主的裁切工藝是標準的PCB板的其中一種工序，關鍵是樓主沒將卸料板放在刀口旁，且因為有器件了，所以這卸料板寬度有個一毫米就可以了，不會發生干涉的。樓主可到專業的PCB板廠看下就可 |
一劍青龍 發表于 2017-10-25 06:32 說的是銑切嗎？如果是，粉塵是避免不了的，環境有限制。 |
