發布時間: 2017-11-1 10:29

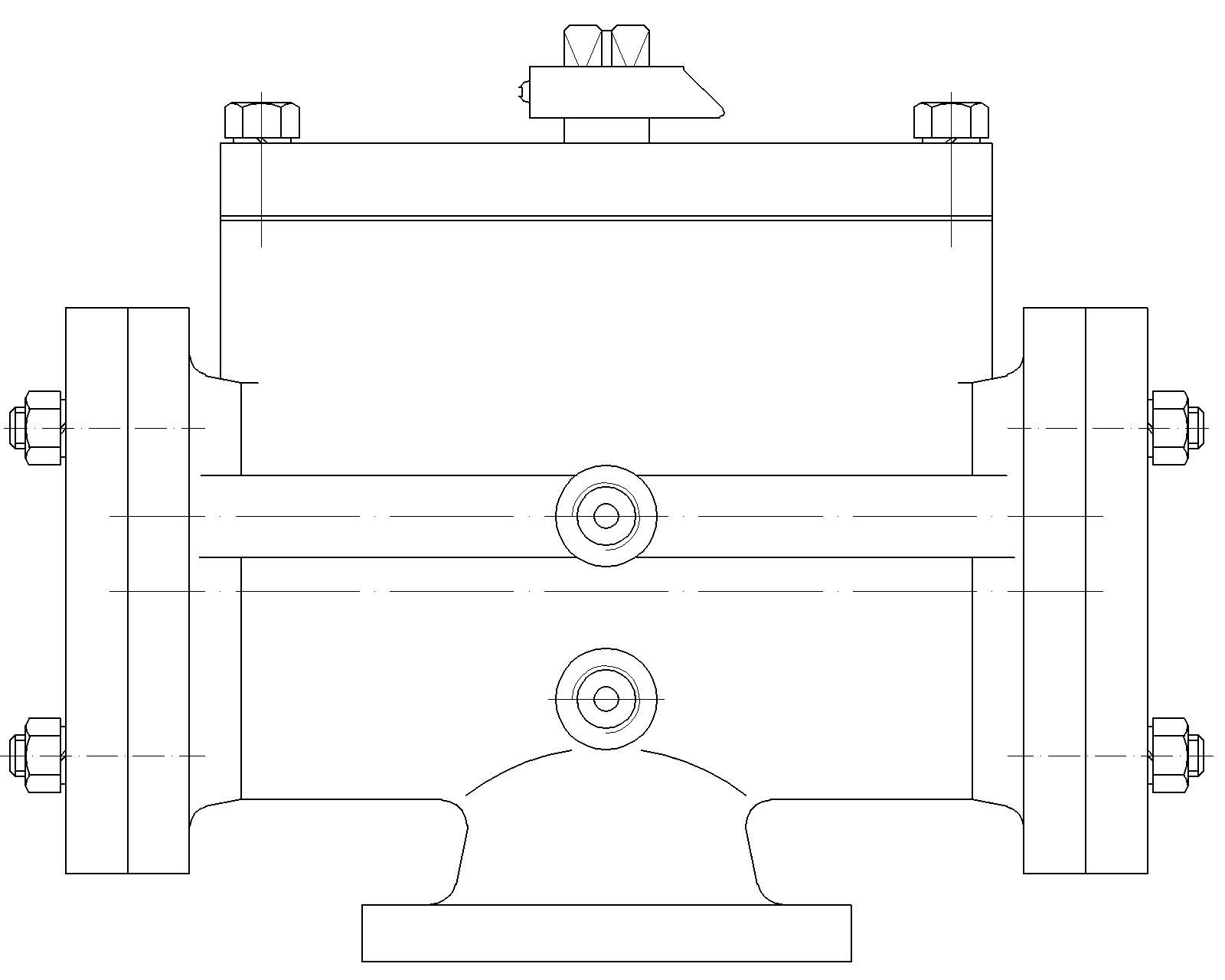

正文摘要:如圖，氣缸為行程90°的雙作用氣缸（如圖所示），安裝在閥門上，為閥門的驅動裝置。 現在想在氣缸上部加裝一個鎖定裝置，目的是在氣缸走完行程并斷開氣源后進行位置的鎖定，防止介質的沖擊使閥門打開。 考慮過加裝電 ... |
| 用雙電控的電磁閥 |
yooooo_R1Gic 發表于 2017-11-2 10:26 那就用中封閥，斷電，斷氣都能保持住，你多去了解一下 |
| 菜鳥學習了 |
| 氣動原理上可以實現，斷電鎖定也沒有問題的~ |
cmdhl0421 發表于 2017-11-1 20:28 我是想在斷電、斷氣的情況下鎖定 |
宸思LH 發表于 2017-11-1 14:38 怎么說呢，蝶閥為大口徑的通風蝶閥，裝在船上，加鎖定是為了防止浪沖擊，同時加鎖定是客戶要求 |
|
氣缸的電磁閥采用三位五通中壓結構，就可以完美解決了 |
yooooo_R1Gic 發表于 2017-11-1 14:22 是蝶閥，那你介質是固體粉末類的么？ 跟球閥處理方式一樣的。 你密封要求比較高，那就在布置上想辦法，避免介質直接沖擊到蝶閥的閥板上。 物料的靜壓力不超過閥門開啟力，你的閥門在斷電斷氣的情況下就不會打開。 |
| 給氣缸接一個雙線圈的電磁閥就可以了吧 |
