coverrick 發表于 2019-1-7 10:43
這個結構最后因為其他的一些原因最終被Pass了

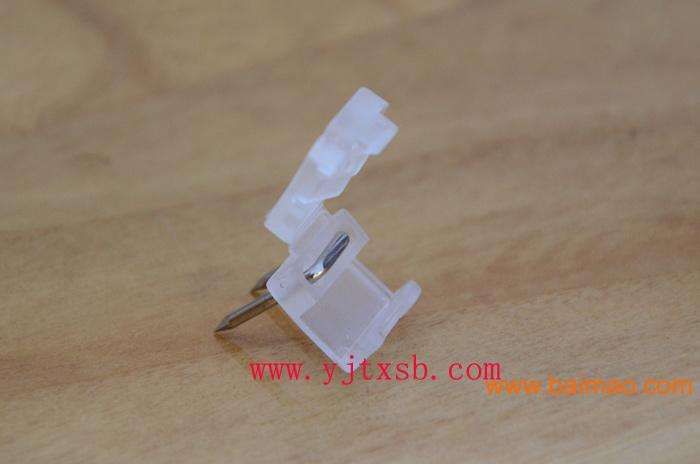

我提個建議，可以參考固線器；

一般用來抱軸類物體，不是直接圓柱面配合，
而是使用一塊薄筋板，讓筋板向上凹變形，從而抱緊。

歡迎交流討論！

喂我袋鹽 發表于 2018-9-6 09:16
樓主的這個設計最后怎樣了，卡扣好使么？

這個結構最后因為其他的一些原因最終被Pass了

樓主的這個設計最后怎樣了，卡扣好使么？

在懸臂根處加一個小圓角，避免斷掉； 在卡扣過盈的地方留有余量，不要太緊， 在試模時發現過盈量太小，可以通過拋光處理，產品上加膠；這個量需要具體的修模調試來完成。

此連接處的膠位厚度暫預留0.2，等模具完成后，試模時邊試模，邊試樣品，邊請模具師傅在機臺中修此處膠位。一直到OK!  調模要求：產品結合線一定不可在此處！
