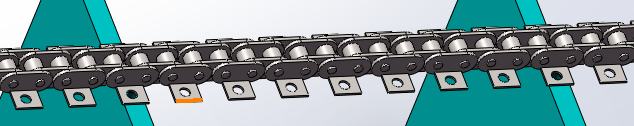

淡然 發表于 2018-8-22 17:01 謝謝大俠的圖片,完全清晰了! 想用鏈條來做隨行夾具,不知大俠有何建議和意見? |
本帖最后由 淡然 于 2018-8-22 17:12 編輯 threetigher 發表于 2018-8-21 17:39 這個設備不是我們設計的,是我們在使用的一個設備。你的設計主要取決于你的工況,比如紅圈大與否?嚙合齒數是否足夠,都取決于你的負載情況和采用什么型式的懸掛鏈?如果負載很輕,為了簡化結構,完全可以直驅,不需要圖片上這么復雜。這鏈條,應該是標準件,搜素懸掛鏈可以買到。再給你分享幾張我們設備的照片。 ![]() ![]() |
參與人數 1 | 威望 +1 | 收起 理由 |
---|---|---|
![]() | + 1 | 熱心助人,專業精湛! |
淡然 發表于 2018-8-21 17:20 1)若黃圈長在紅圈上,直驅;紅圈未必要很大吧,減少齒數應可行吧; 2)關于黃圈嚙合齒數,這也是我看到圖片迷惑的地方。 下面鏈條看圖片好像是單排的,那么就不是重載,綠色鏈條單齒嚙合就足夠了吧。 3)鏈條上嵌黃圈,這種需要找廠家定做吧?還是自己做的? 還有就是綠色特殊鏈條,自行設計制作么? 因圖片只看到部分,遂有以上疑問,謝謝大俠不吝賜教! |
本帖最后由 淡然 于 2018-8-21 17:21 編輯 threetigher 發表于 2018-8-21 09:30 這種懸掛鏈是特殊鏈條,非傳動鏈。如果用鏈輪直接驅動的話,鏈齒的制作非常麻煩;為了滿足節距,鏈輪的直徑要大;同時嚙合的齒數也受限。所以需要一個過渡驅動,用標準件實現非標準的動作。 |
參與人數 1 | 威望 +1 | 收起 理由 |
---|---|---|
![]() | + 1 | 熱心助人,專業精湛! |
淡然 發表于 2018-8-21 09:09 ![]() 紅色鏈輪,帶動黃色鏈齒,又驅動綠色鏈條; 為何不直接用鏈輪驅動綠色鏈條?若負載重,上多排鏈? |
threetigher 發表于 2018-8-16 22:29 估計百度搜索懸掛懸掛鏈,應該可以找到。不太明白您的意思,如果單排鏈可以滿足要求,為什么要使用多排鏈? |
參與人數 1 | 威望 +1 | 收起 理由 |
---|---|---|
![]() | + 1 | 熱心助人,專業精湛! |
淡然 發表于 2017-12-8 13:53 請教下@淡然 大俠,為何鏈條拖動鏈條,不直接用多排鏈拖動小車,懸掛重物呢? 上面這種鏈條(齒)有專用名詞么?謝謝。 |
公司第一次用鏈條導軌,在網上各種搜索,選中一家,結果在現場沒幾天尼龍就脫肛了,忽然明白,那導軌廠家也一定是第一次做那玩意![]() |
淡然 發表于 2017-12-8 13:53 學習學習 |
