鋼結構型材框架，上面焊后加工怎樣處理？

查看數: 6255 | 評論數: 17 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-1-2 15:38

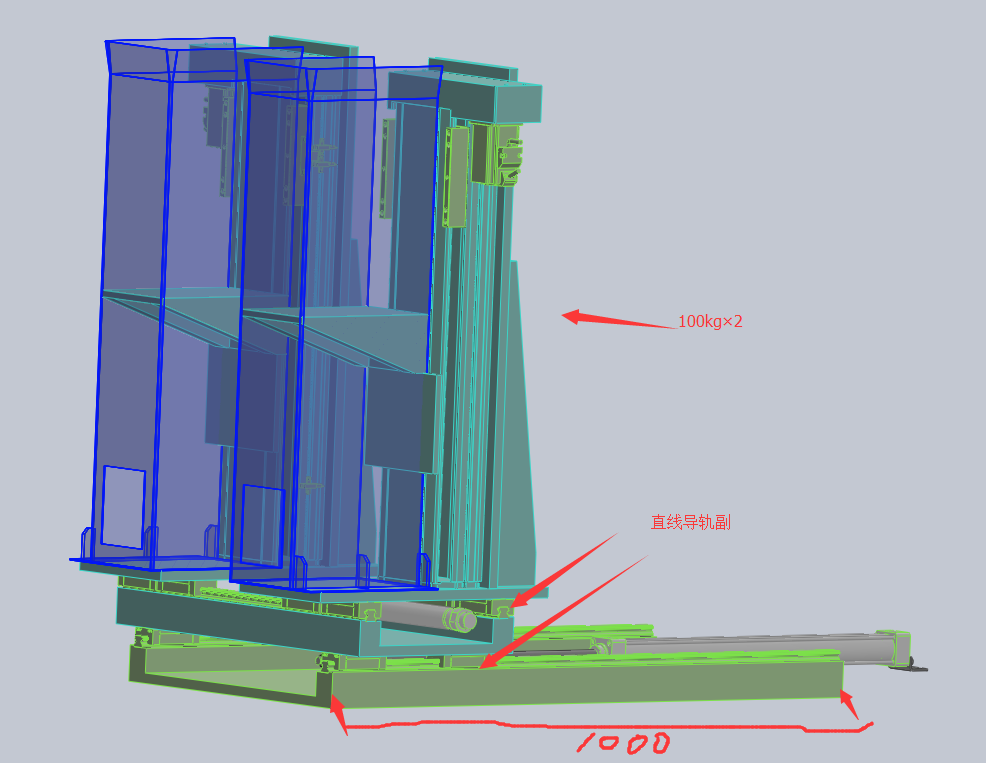

上面是一個方案，這個機構要裝在一個大架子的底部。架子蹲地上，中間有橫梁，放這個東西。我覺得1000長的這個導軌安裝板太笨重，想在型材上直接焊兩塊平板裝導軌。但是加工商說無法焊后加工。這種在焊接型材 ...

回復

zhouguangzhui 發表于 2020-7-28 08:10:35

如果定位精度要求不高，可以考慮一邊線性導軌，一邊滾輪的支撐結構，這樣對安裝面的精度要求就低一些

靖靖yang 發表于 2018-1-7 23:36:07

焊后加工，加工前還得時效處理

仄零丶 發表于 2018-1-5 18:40:53

看看不說話

wx_Oh1o1Gxx 發表于 2018-1-5 14:57:07

常規手段就是焊接型材框架上預留導軌安裝面，焊后機加；如果你上面的負載很輕，可以考慮用鋁型材框架，可以直接安裝導軌；或者如果你能保證型材焊接的質量，也就是焊后變形量很小，也可以考慮用一個襯板螺栓固定在型材上，然后再襯板上固定導軌，不過也需要適當?shù)挠萌惖恼{平。

謝了，說的很到位發表于 2018-1-8 12:45

木木學生 發表于 2018-1-4 13:01:01

學習中，頂了。

左手會跳舞 發表于 2018-1-4 09:24:05

學習

liufei0368 發表于 2018-1-3 21:15:08

焊后再加工比較好，若想保證導軌安裝表面平面度和平行度好，必須使用機床一刀加工下來，建議上龍門銑床加工~

ktangwu 發表于 2018-1-3 13:24:07

如果是直線導軌，我認為必須是整體焊接后在退火加工才能達到直線導軌的安裝精度；主要看上面運動機構需要的精度，精度要求不高，可以采用其他類型的導軌，只要滿足安裝精度就可以。

mrhg 發表于 2018-1-3 07:33:27

加工沒有問題，加工商不愿意上龍門銑那就換個加工商
