發布時間: 2018-1-16 08:54

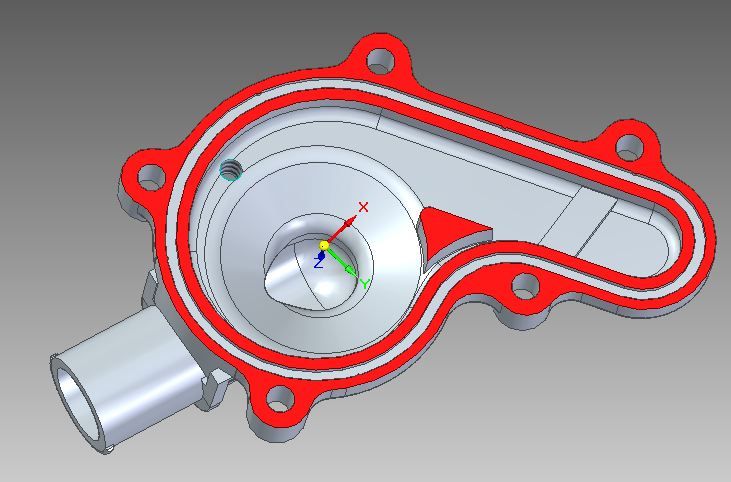

正文摘要:下面產品 要是放在加工中心做，夾具加緊應該如何制作，望大神指導。 3 c3 f0 A: A3 U5 [2 d |
| 樓主需要檢具的話可以找我哈 |
| 可以先加工反面螺釘孔端面作為基準面，再壓緊管口部，用螺栓輕輕反頂加工后的基準面，起到一個支撐作用即可 |
| 先加工反面螺釘孔端面，作為定位面。再用螺釘孔定位、通過螺釘孔壓緊，應該可以的。 |
| 使用幾個安裝孔的反面作為支撐面，選取間距最大的兩個孔鉸孔作為定位孔，兩側做浮動卡緊作為加持力，夾持底座向下拉確保安裝孔反面位于支撐面 |
|
本帖最后由 wryp 于 2018-1-16 11:26 編輯 9 q7 K* ]: P! O f& U" o" c$ D7 H$ } 壓緊點不好找，應該和設計商量增加“搭子”，如果確實影響裝配，成品后洗掉 或者考慮車削，尾座頂緊1 ]! n6 ]' O# |* \2 O- H' ~ |
wryp 發表于 2018-1-16 09:571 T( _; f. k0 X6 ^ 恩的 |
| 這是個泵蓋？ |
