發布時間: 2018-3-7 14:53

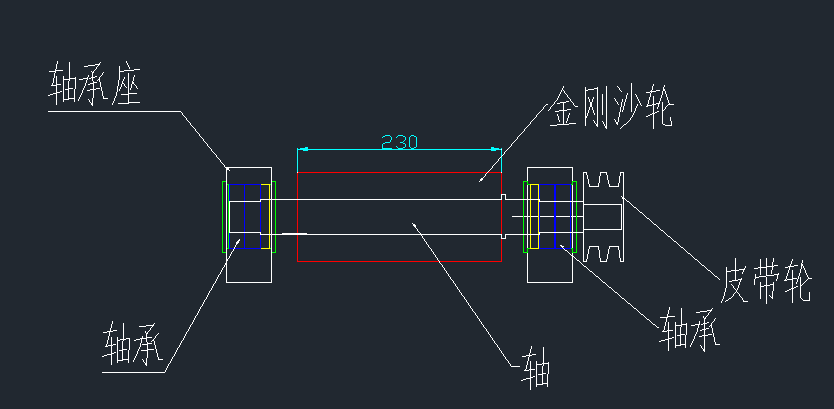

正文摘要:圖是一臺加工玻璃馬賽克磨邊的機器沙輪部分，由于沙輪的磨損很快，一般三天一換。圖中的結構是換沙輪時必須先拆軸承，這樣造成軸承損耗大不說還造成生產效率低，有什么好方法解決能不用拆軸承地快速換沙輪。 ... |
| 學習了 |
| 菜鳥學習了 |
koks 發表于 2018-3-9 10:02 你的方法值得考慮，謝謝你！ |
| 砂輪軸兩端和軸承座之間設計個快拆的聯軸器，更換砂輪時就拆聯軸器不拆軸承。 |
| 左邊安裝軸承的軸徑在滿足安全系數的情況下盡可能縮小，軸承換成滾針軸承，看能不能把軸承的外徑設計得比砂輪得內徑還小，這樣就好辦了。 |
| 改用軸瓦啊 |
15558222779 發表于 2018-3-8 09:14 這個也是包裝機械上常見的更換輥筒的方法，但樓主這個轉速有點高，這跳動是個問題 |
| 軸承角度移動換掉砂輪，在移動回去 |
![EY~%~UEV2{ZV9FQ]NUI3~X9.png](static/image/common/none.gif "EY~%~UEV2{ZV9FQ]NUI3~X9.png")
| 搞個花鍵兩極軸，搞定。 |
