發布時間: 2018-3-25 22:00

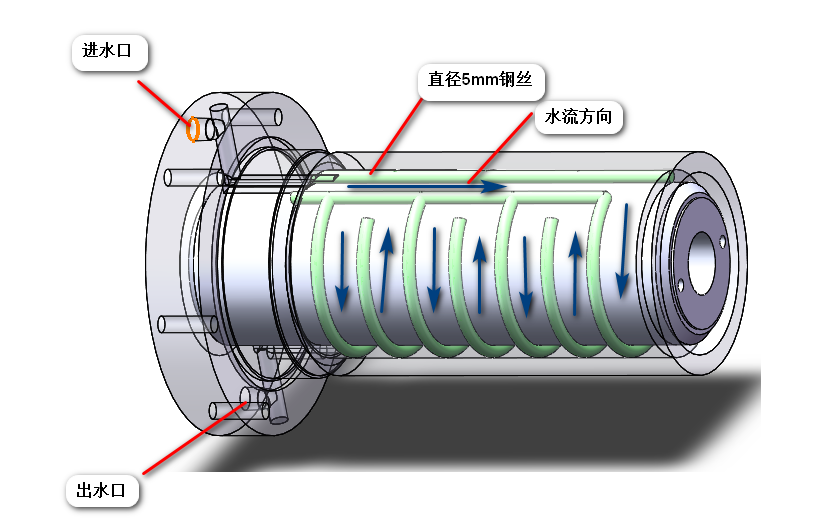

正文摘要:如圖所示，該軸承座處于250℃的高溫真空環境中，要求軸承座內部溫度不得高于50℃，軸承座材料為SUS304，求計算冷卻水流量，及進出水口直徑？ 求懂的大神解惑 ... |
| 來學習一下 |
| 聽著好高大上，座子和軸承是怎樣固定配合的結構呢 |
曉昀 發表于 2018-3-26 08:39 謝謝了 我看看學習學習 |
| 二樓正解，其實根據產品的尺寸空間，流量最的越大越好。 |
曉昀 發表于 2018-3-26 08:39 你厲害透了，什么都知道 |
本帖最后由 曉昀 于 2018-3-26 09:08 編輯 仲夏_MzG6H 發表于 2018-3-26 08:23 你不用計算的那么復雜，用公式Q吸=Q放，即m1*c1*△t1=m2*c2*△t2計算。 你要系統學習，網盤給你一本書吧。 《傳熱學》 鏈接：https://pan.baidu.com/s/1GkqJQ8nWHMerAoxPsLYlSA 密碼：ep9v |
曉昀 發表于 2018-3-26 05:12 謝謝指導，有相關的資料么，有的話麻煩推薦一下。 |
|
本帖最后由 曉昀 于 2018-3-26 05:13 編輯 冷卻水流量根據冷卻軸承時被吸收掉的熱量相等計算，也就是說冷卻水溫度升高放出的熱量等于軸承溫度降低所吸收的熱量。 流量計算出來之后，計算冷卻水管直徑根據d=(4*Q/pi*vx3600)^1/2計算。 Q的單位是立方米每小時，v的單位是米每秒。 |
