求教：求該設備中存在設計問題！【翻板機2】

查看數: 4889 | 評論數: 16 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

mhb

發布時間: 2018-4-9 23:21

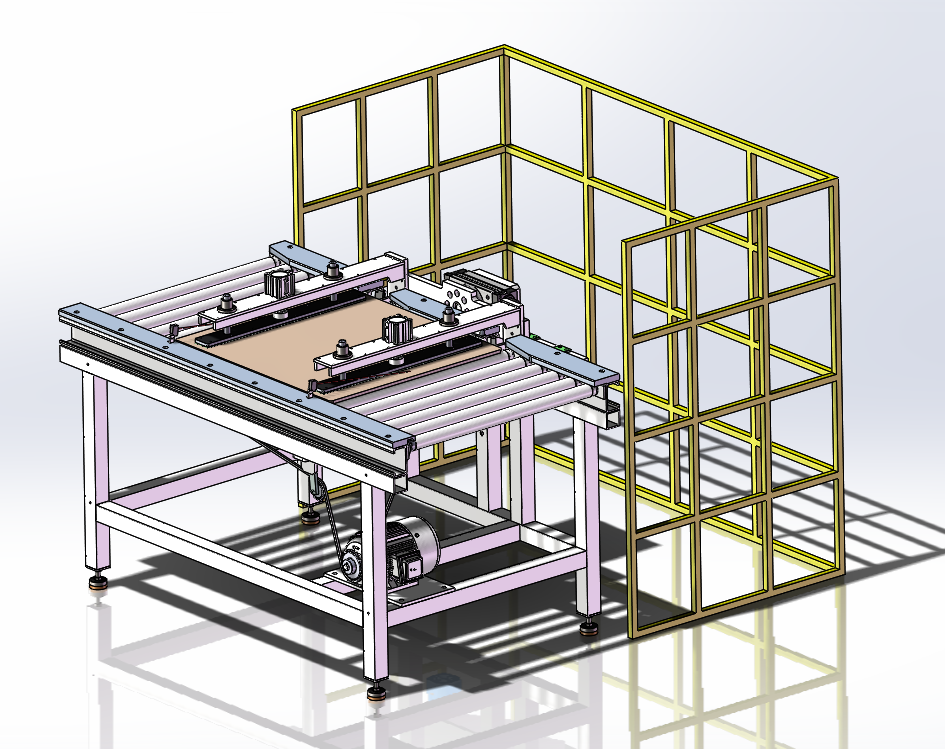

同標題，求教：求該設備中存在的設計問題！【翻板機2】歡迎各位在評論中發表意見、建議！先謝謝大家了！！原文件為SolidWorks 16版的，文件中 ...

回復

hyn 發表于 2018-10-24 14:04:26

頂

kyjjn 發表于 2018-6-7 11:24:17

我是新手，進來研究學習一下！

德偉_DvyvY 發表于 2018-4-29 14:07:45

我也是新手，學習學習~

冰激凌pig 發表于 2018-4-27 16:32:39

本帖最后由冰激凌pig 于 2018-4-27 16:38 編輯

旋轉氣缸中間的軸有什么作用，為什么選用深溝球軸承？如果產品重量大，輥筒采用雙鏈輪，兩兩對聯，可靠性能提高

納亻依在 發表于 2018-4-27 15:55:11

沒得下載啊

明BBC 發表于 2018-4-10 19:39:50

有一種原地翻轉機構，大致就是側邊轉180°的同時整個部件移動到另一側，利用直線運動+齒輪齒條可實現……一個動力就能完成，效率也會快很多，當年你要沒太高的效率要求這樣也行

mhb 發表于 2018-4-10 17:50:29

新新小生發表于 2018-4-10 14:57
旋轉氣缸前面需要旋轉的機構不要直接安裝在旋轉氣缸上，加一個中轉的，保證旋轉氣缸壽命。

這有想過，沒想出來。后來只能在氣缸中空位置上加了一根軸來當支撐用，來減輕氣缸受到的繞矩，

mhb 發表于 2018-4-10 17:43:52

cty513 發表于 2018-4-10 14:18
這個翻板結構較上個倍速鏈翻板機構來說，更靠譜一點，唯一的問題就是你采用氣缸夾緊之后翻轉的，那么多次的 ...

配氣管時氣管長度應該會有運動余量，且氣管外部套保護膠，壽命應該不受影響

mhb 發表于 2018-4-10 17:27:47

大風吹倒梧桐樹發表于 2018-4-10 10:48
沒什么好建議，給你分享個道閘的結構

謝謝
