發布時間: 2018-4-24 16:02

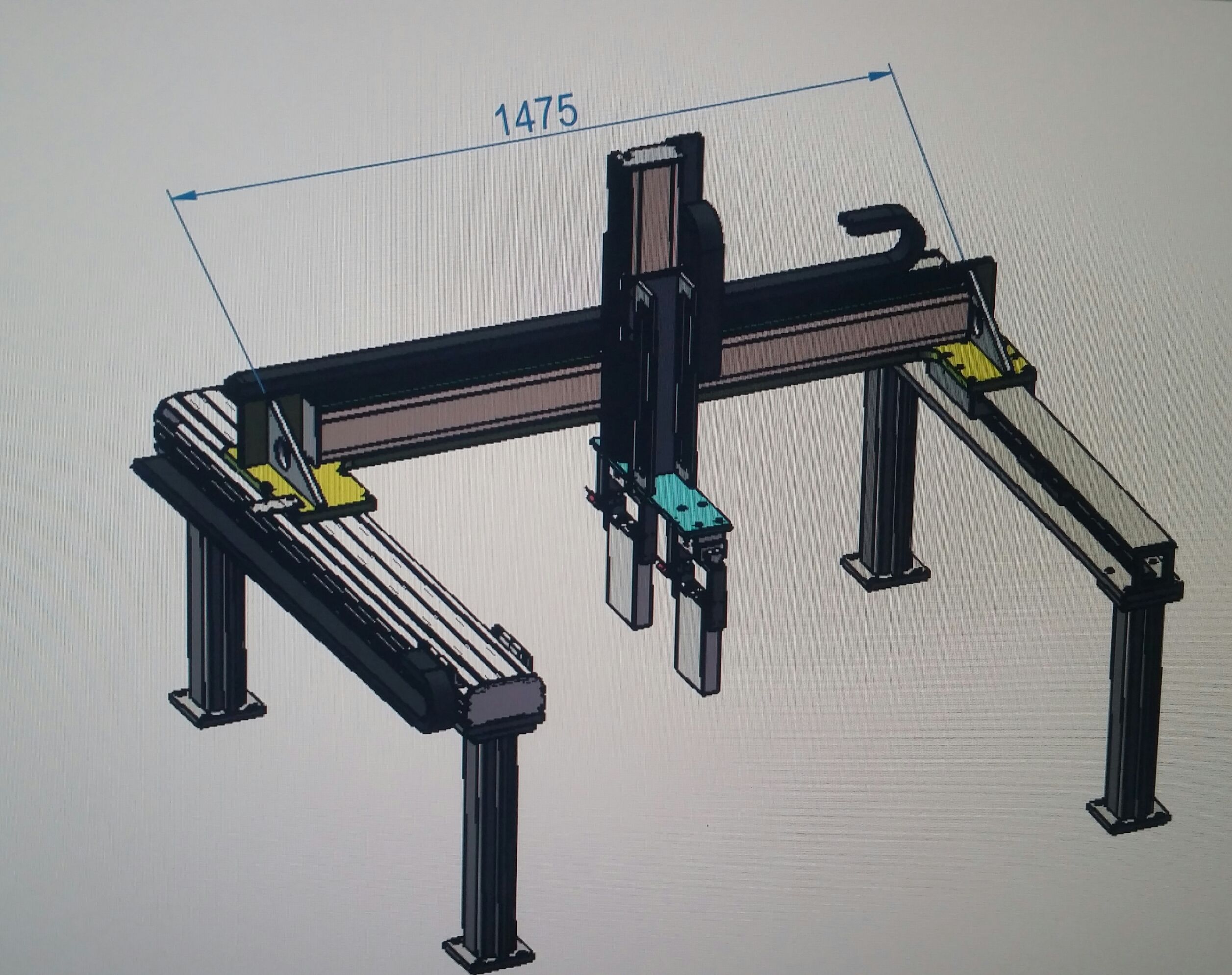

正文摘要:本帖最后由 ljflovezxh 于 2018-4-24 16:07 編輯 各位大俠，幫我看下這個跨度的龍門結構靠不靠譜，請各位賜教?？缍?400mm,負載60kg,速度500mm/s 左邊是直線模組，右邊是滑軌。 所選模組如圖2所示。 ... |
| 這種方案不怎么可行 |
|
學習學習 |
| 太寬了。要加同步機構。 |
|
一看你圖上夾爪夾的東西就是做新能源電池的吧！ |
| 跑500的速度，跨度還這么大。。。建議不要這樣搞。。。雙邊齒輪齒條加動力，穩定性肯定比這個好。 |
|
模組+導軌這種結構沒用過。 可以兩端都是導軌，單邊齒條驅動，你這個負載一定沒有問題。 |
| 我現在手上就有一個這樣的 |
| 單邊驅動，驅動側的導向還這么短，另一端用的還是直線導軌，直接硬性連接，這么長的量還沒有熱補償，建議把驅動側的定位加長，另一端直接用滾珠進行平面支撐估計能好一點 |
| 好像跨度有點大 |
