發布時間: 2018-4-25 16:48

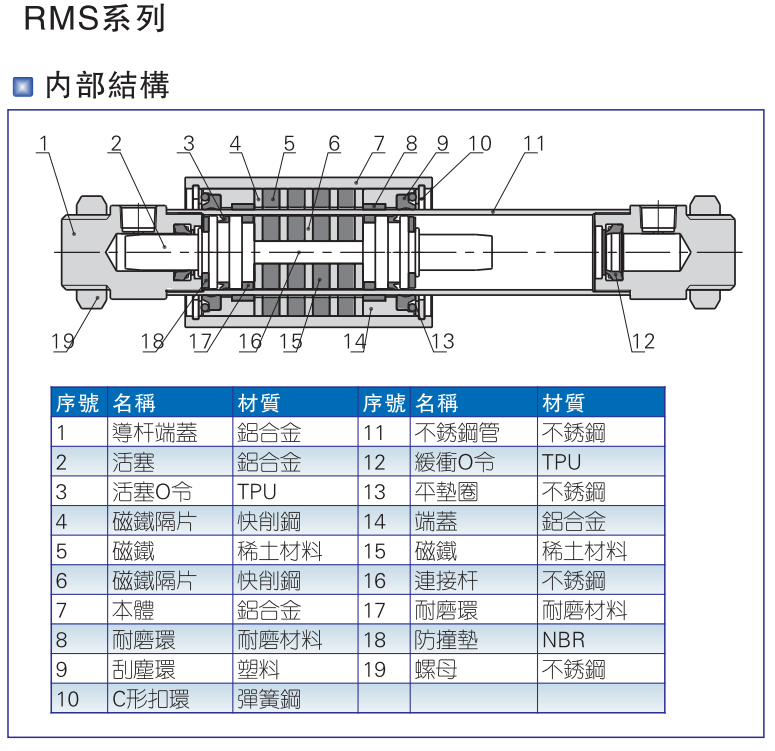

正文摘要:新設計了一臺設備, 用了亞德克的磁偶式無桿氣缸驅動工作滑臺. 無桿氣缸的缸徑是20mm, 磁偶式. 偷懶使用無桿氣缸的缸筒做為導向軸, 和另一根導桿一起做為滑動工作臺的導向. 現在遇到一個難纏的問題: 無桿氣缸在4Bar ... |
| 一般不敢用磁耦合式無桿缸，對環境有要求，有灰塵不行，負載太大不行，沖擊太大不行。 |
| 學習了 |
| 直接改成機械式耦合無桿氣缸就可以了，最大壓力達到8bar, 有興趣可以聯系我 13328022393 |
105798572 發表于 2018-12-27 15:44 一般用來氣缸定位的定位擋塊是用液壓緩沖器或者是機械式定位，你用的是哪種呢？ |
iseebb 發表于 2018-12-27 15:18 感謝，也就是氣缸上的滑臺不與載具直接鎖定在一起。這樣安裝氣缸滑臺與載具之間有間隙，會不會對氣缸的2給點位的定位定都有影響 |
iseebb 發表于 2018-7-25 12:04 你好，可以看一下你氣缸和滑臺之間柔性連接的圖片嗎？ |
|
通報一下最終的處理方案: 1. 增加一組直線軸承和導桿, 配合之前的導桿組合成雙導桿導向, 氣缸只做驅動 2. 氣缸滑塊和滑臺改為柔性連接, 避免卡死 3. 滑臺減重 測試了兩個月, 目前暫無故障. 謝關注! |
| 建議還是改為滑臺氣缸吧 |
