發布時間: 2018-5-12 11:36

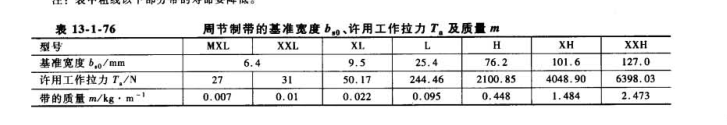

正文摘要:如下兩圖所示，以H型同步帶為例，手冊上許用工作拉力2100.85N 帶寬76.2mm 那么：單位帶寬許用拉力2100.85/76.2=27.57N/mm 但是 GB/T 13487上參考力為220N/mm 相差有點大啊，我哪里理解錯了？以哪個標準 ... |
| 應該一個是拉伸變形力，一個是拉伸斷裂力。 |
| 270N/mm，應該是1mm寬度的帶能承受的最大拉力是270N。 |
|
本帖最后由 米銳司 于 2019-1-23 16:56 編輯 同求解答，也想知道圓弧齒的同步帶的許用拉力 |
| 頂一個 |
| 首先要搞清楚"許用工作拉力"是根據什么來建立的，涉及到“失效準則”和“安全系數"的問題。 |
猜猜我_HbsAU 發表于 2018-5-12 15:47 數據一個是 GB/T 13487-2017上的，一個是機械手冊第3冊的表13-1-76中的,數據應該是沒錯，只是我有點困惑了，理解有些出入，望有經驗的前輩指點。 |
| 其他數據有問題不？ |
曉昀 發表于 2018-5-12 14:22 那拉伸強度270N/mm按我理解是單位寬度同步帶超過270N會被拉斷，參考力在220N時拉伸率少于4%，而手冊上卻說許用拉力2100N，換算下來就有些差距了。所以想請教下說270N/mm的拉伸強度中/mm指的是什么尺寸？我在手冊上查到周節制同步帶的許用拉力，卻查不到圓弧齒型同步帶的，所以想著換算一下。 多謝大俠指教 |
| 你比較的不對。220是計算伸長率的參考力。 |
