發布時間: 2018-5-20 12:00
正文摘要:http://www.whclglass.com.cn/thread-796739-1-1.html 兩種不同的設計基準，哪一個不合理？為什么？ @藍色格，@dlut_hanling，@菜雞攻城獅，@andriycike，@中國化，@yzhflypig，@jian2901，@lldd123，@371565868，@idway，@ ... |
| 單從設計1是更合理一些，2在加工環節好控制，因型材可能有負差，如未考慮，會影響最終相關聯尺寸定位。 |

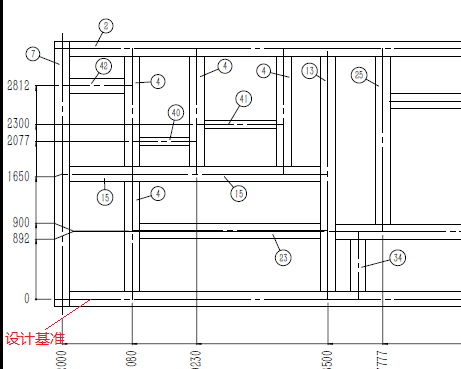

| 隨便附圖一張 |
中國化 發表于 2018-5-22 14:45 你一天到哪都挨干，閣下抗打擊能力真強。 |
195529647 發表于 2018-5-22 15:13 他就這樣，別在意。 |
中國化 發表于 2018-5-22 14:45 是不是應該這樣標？你就回答對不對。 |
中國化 發表于 2018-5-22 14:45 請問這位滿口生殖器的大神是哪個設計院的?> |
| 拜托瞎JB發炎的家伙能不能先翻翻鋼結構設計相關資料，再打聽打聽設計院的工作流程，一副井底之蛙，卻以為世界就是井口那片天的表情真是醉人 |
| 樓上大神們好 |
|
本帖最后由 195529647 于 2018-5-22 10:06 編輯 按圖1標,新手十個有九個會被加工師父罵;如果是發到外面加工,師父只能發發牢騷,不會傳到設計者這邊.像圖2只是變了一個基準也是沒多大意義,像型材裝配,實際上的誤差是存在與加工師父的加工誤差,型材本身的誤差不會超過1mm吧?而架子加工誤差超過1mm比較常見;從你這個結構圖來看,保證尺寸很多地方是靠中間的連接桿的長度,你說型材有誤差的話,是不是要先選出連接兩邊的型材出來測出中線位置,再來算連接桿的長度?沒幾個人會這樣做,都是先全部切好再裝;這個圖還不如直接標邊線直觀. 按結構來說,鋼構是要加工孔位的,直接標孔位精度行了;鋁型材中間安裝槽最少有0.5的活動間隙;靠型材邊定位,那肯定要求來料精度在自己的公差范圍內 |
