發布時間: 2018-6-5 10:13

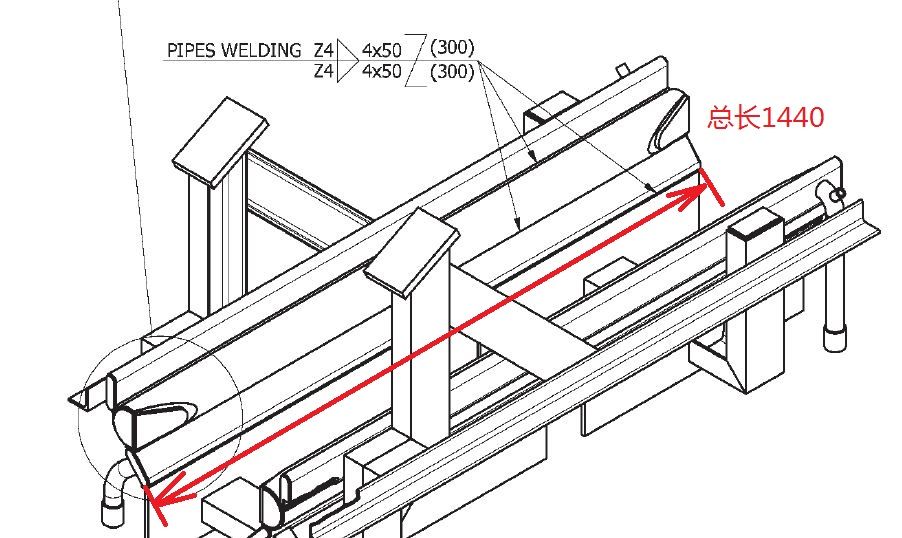

正文摘要:這個符號應該是交錯間斷焊，4段，每段50，間隔300，理論長度4*50+3*300=1100，然而這段結構總長度1440，相差太多，請教高手幫忙解讀一下 |
andriycike 發表于 2018-6-5 14:11 這需要根據材質及結構來確定，并不是隨便定的，尺寸鏈的問題兩端也要空余空間的。 |
andriycike 發表于 2018-6-5 14:11
|
軍CSJ 發表于 2018-6-5 14:05 二維圖上也是這么標的，沒有特殊要求兩端等分是什么意思 |
惑芯 發表于 2018-6-5 14:10 間距為什么是4段呢？ |
| 這是交替焊接，是4*50+4*300 |
| 如果圖紙沒有其他特殊要求，兩端等分。這種情況一般圖紙會有標注的。 |
劉一點 發表于 2018-6-5 11:18 我倒是覺得尺寸給的可能有問題，位置正常應該是從頭開始焊吧，交錯焊的話也只有背面是先空一段再焊 |
| 4段50長間隔300應該沒問題，就是位置有點疑問吧 |
hippofox 發表于 2018-6-5 11:07 但背面就得從頭開始焊，那就得焊5段了 |
