求助:氣路異常動作

查看數: 9391 | 評論數: 30 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-7 17:00

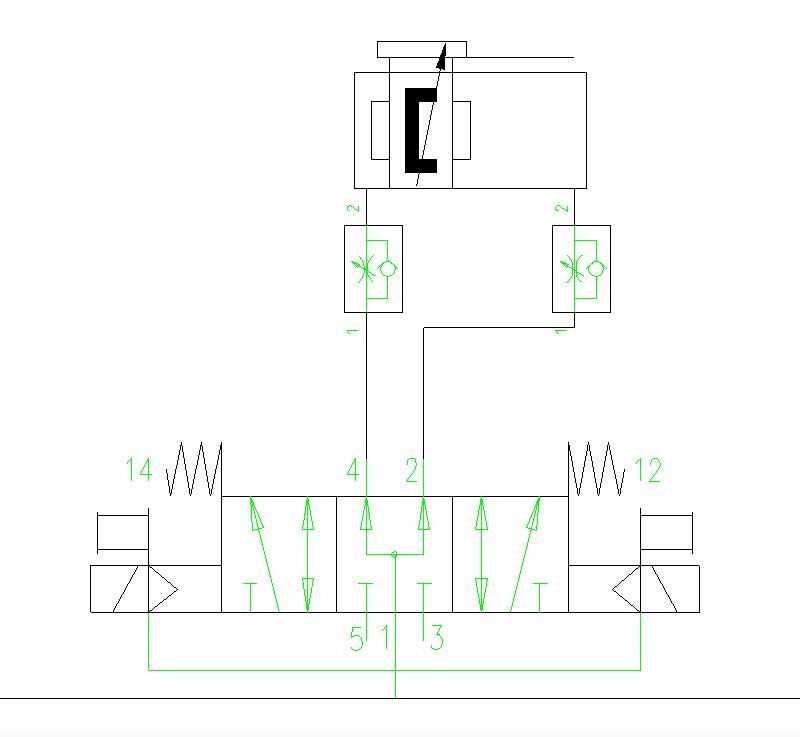

各位前輩們好，請教一個氣動回路問題。如下圖，中壓型的3位5通閥控制無桿氣缸前進（左邊電磁鐵）和后退（右邊電磁鐵）。問題是每次系統開機后，第一次氣缸前進的動作總是非常快，有一定的操作危險。氣缸回來后，到 ...

回復

修羅qwq 發表于 2018-6-10 11:16:33

更換成排氣節流，支路進氣口增加軟啟動閥會不會好點

馬飛_i78y5 發表于 2018-6-9 22:14:11

總氣源加一個軟啟動,就可以解決這問題

yinzengguang 發表于 2018-6-9 12:34:35

很多人沒有明白樓主的意思
從無桿氣缸的特性考慮下，不點破

只有快樂 發表于 2018-6-8 17:57:09

氣動泄露很難避免，在氣缸上裝上保壓閥可以試試。

tramp_NTOKw 發表于 2018-6-8 15:27:30

曉昀發表于 2018-6-7 21:11
氣路這樣改下行不行？讓排氣回路有一定的背壓

這方法可以喲

tramp_NTOKw 發表于 2018-6-8 15:17:12

樓主的圖畫錯了，畫成進氣節流了。以前高工同事也遇到過這個問題，跟氣缸漏氣沒關系，說是因為排氣節流閥的問題，后來換成進氣節流閥了。之前一直困擾著我，我自己拿些氣缸和節流閥去試，也試不出個效果，最后不了了之。

軒然紅君123 發表于 2018-6-8 15:09:06

樓主，等的結果。記得跟我們分享下

軒然紅君123 發表于 2018-6-8 11:14:35

機械制鳥發表于 2018-6-7 17:36
節流閥圖片是進氣節流的，換成排氣節流閥試試？

一般都是用排氣節流，排氣節流可以使氣缸速度運動平穩

機械合成 發表于 2018-6-8 11:06:39

運動前先反向通氣
