露個怯~

首先要說，合格和可用，是兩個概念。

單純就加工，且以合格為目的而言：

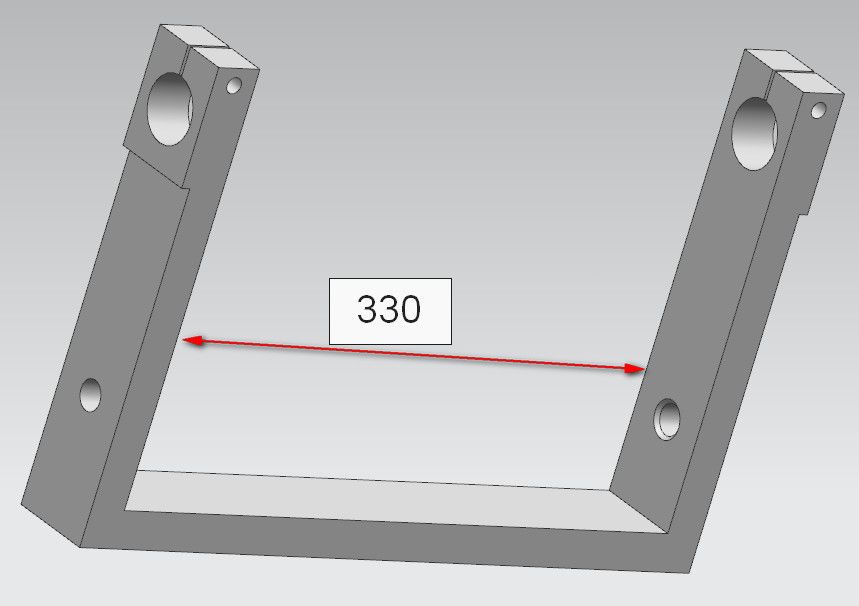

1 焊接件銑削外形，圖中C基準面及其焊接后要求平行的面留量；
2 線切割穿絲孔預鉆，連接梁上的孔及φ35孔的開口鎖緊孔可做成（看你的孔精度了）；
3 焊接
4 工件放倒，臥式加工中心加工C基準及平行面，裝夾是關鍵；
   如果粗糙度要求不高，或是可用慢絲，可將工件放倒，切割C基準及平行面，裝夾稍加注意即可；
5 找足夠高度的線切割，以C為基準裝夾找正，切割φ35孔、鍵槽、開口，以及φ16孔（φ16孔留量鉸成或慢絲切割）；

以可用為目的話變數就多了。

個人感覺：
最大的槽點是針對C基準面的平行度和垂直度要求，臥加銑削省工序，但加工變形（特別是松壓板以后）需要規避；線切割加工變形相對小，但工序多成本高。
另：φ35的鍵槽和開口，線切割是首選；
      其余位置提及慢絲，旨在保證粗糙度，而非精度。

估計線切割后鉸孔來保證同軸度要求的可能性大一些。

一展刀鋒 發表于 2018-6-9 09:25
謝謝老哥指點，哈哈，標注確實功力不行
35的孔你搞個+0.25或者+0.38都屁事沒有，螺絲夾緊穩妥妥，16那個 ...

這種還是看經驗，我9米長的絲桿聯軸器直接0.76，屁事沒有。考慮后續加工拆裝問題，我都是往大里搞。

一般情況下你這個尺寸公差就能保證你的同軸度要求了。

臥式鏜床，臥式加工中心都能搞，就是回轉一次工作臺

回轉工作臺兩頭做，同軸度沒問題。問題是你組成個產品的形式和材料。鉆頭打或絞，肯定不行，用鏜孔。還有你夾具的夾緊方式會不會變形。

toafy 發表于 2018-6-8 12:21
5絲可以保證，兩個孔可以一起線割后鉸孔

沒有問題的，直接線割精度也是沒有問題的，這個件主要得控制零件自身的變形

這個零件加工后在機床上測量應該能行，但是取下來以后或者放兩天還能不能很難說，畢竟材料加工應力釋放，甚至是受熱不均都可能出現問題
