求助設計：導線裝置

查看數: 5583 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-11 15:06

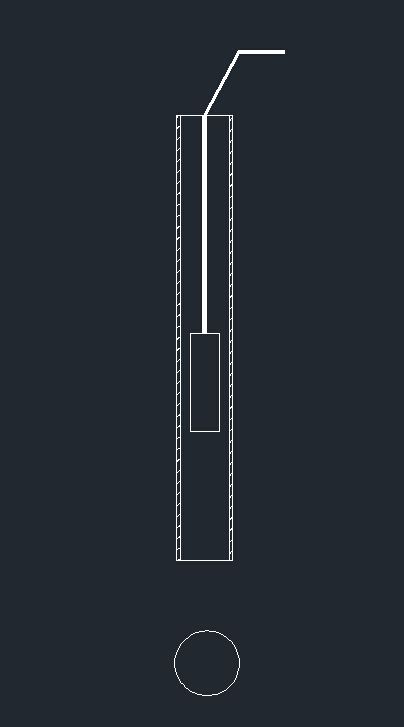

求助各位大俠：如圖所示，需要在直徑為60的鋼管內提升一個裝置，需要在管口布置一個導線裝置，要求線能圍繞管口360°旋轉且線不離開導線裝置。大伙幫忙提提意見 ...

回復

caicai2011 發表于 2018-6-14 13:34:19

直線軸承試試呢

中央13套 發表于 2018-6-14 10:04:49

上下兩排輪子加長，錯開來裝就解決了

中央13套 發表于 2018-6-14 10:00:59

導輪加長，上下2排錯開裝

中央13套 發表于 2018-6-14 09:59:47

輪子加長上下2排錯開來裝。

中央13套 發表于 2018-6-14 09:57:14

輪子加長上下2排錯開裝。

toafy 發表于 2018-6-13 09:06:01

導繩輪用兩個就夠了，固定繩輪的底座一分為二，可以做成快速開閉的形式

繩輪底座下方固定在軸承上，可自由旋轉，如此可保證線在360度范圍能順暢導向

底座間開孔及軸承安裝后內孔尺寸以滿足裝置能夠取出為準。

流浪的小白 發表于 2018-6-12 09:10:09

曉昀發表于 2018-6-11 20:22
利用關節軸承的結構能夠360旋轉的思路把繩子從內球面的孔穿出來，可行不？或者與內球面連接的做一個導桿， ...

需要有輪對線進行滾動摩擦

threetigher 發表于 2018-6-11 21:59:25

曉昀發表于 2018-6-11 20:22
利用關節軸承的結構能夠360旋轉的思路把繩子從內球面的孔穿出來，可行不？或者與內球面連接的做一個導桿， ...

可能，摩擦太大了。

曉昀 發表于 2018-6-11 20:22:03

本帖最后由曉昀于 2018-6-11 20:23 編輯

利用關節軸承的結構能夠360旋轉的思路把繩子從內球面的孔穿出來，可行不？或者與內球面連接的做一個導桿，繩子從導桿穿出來。
