發布時間: 2018-6-22 22:01

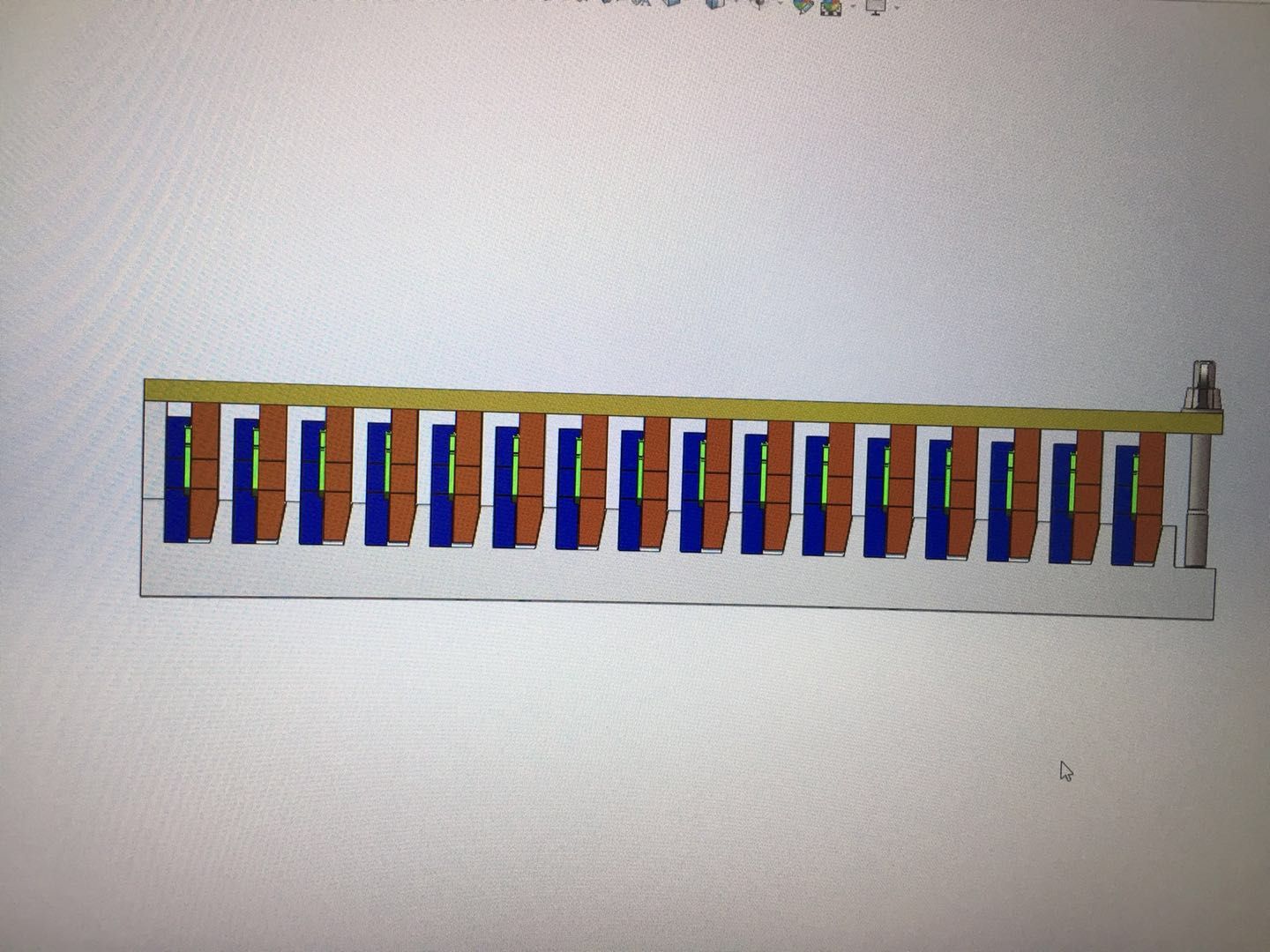

正文摘要:各位大俠好，我現在設計了一塊長方形的板（510mmx60mmx10mm，圖中黃色部分）去壓緊16個楔形塊（圖中褐色部分），黃色板左側與底板通過轉軸連接（圖中未畫出），右側通過活節螺栓連接，請問這樣能實現可靠壓緊嗎？ ... |
無聊的疼迅 發表于 2018-6-23 10:02 在圖中綠色薄板零件上面激光堆焊的，受力不大 |
dongyf19 發表于 2018-6-23 09:56 你這個壓緊了以后是做什么用的？ |
吳xiansheng 發表于 2018-6-23 09:26 好的，謝謝 |
| 就是算一下，會不會變形 |
| 主要看需要的壓力，小的話可以，大的話中間需加壓點 |
| 如果擔心板材中間翹起，可以在板材上面加幾條筋板，應該就能實現了。當然了，空間滿足的話。 |
|
右端壓緊時，圖中A處銷軸這個地方會有一個向上的剪力；另外右端壓力越大，左端靠近銷軸的地方會有一個向上抬起的趨勢，左端反而壓不緊. 也看看其他社友什么意見。
|
wusumn 發表于 2018-6-23 09:04  |
