發布時間: 2018-6-25 19:12

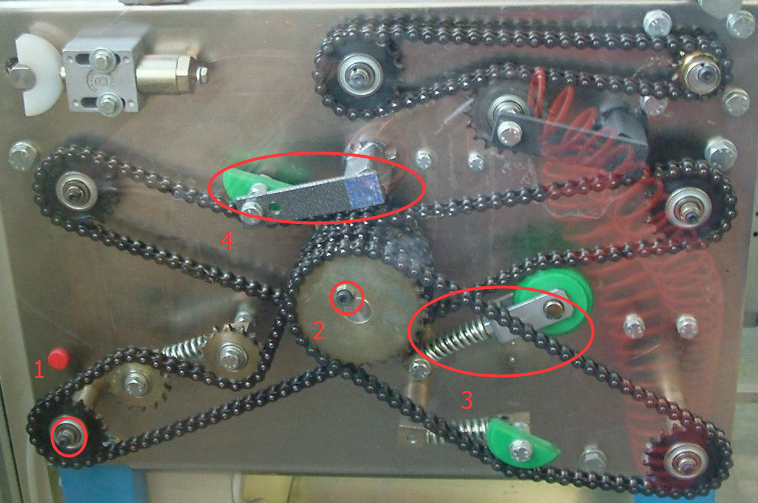

正文摘要:關于這個鏈輪傳動結構的3個疑問 1. 1圈中的鏈輪中間的白色的東西是什么？如果是軸承那么傳動有何意義？如果不是軸承那又是什么？ 2. 2圈中的主動輪部分看是螺釘，起什么用？ 3.3,4圈中張緊裝置有何異同？ ... |
|
本帖最后由 wayyhlp 于 2018-10-11 09:15 編輯 1可能是單向軸承，4個軸有可能2個用于正轉，2個用于反轉。當然，電機應該會正反轉運行。 2里，應該是軸上有個凸臺，上面有個螺孔，鏈輪安上后，擰緊螺絲，用于軸向緊固。 4的方管里是個橡膠管，通過橡膠的變形來提供扭力。 |
threetigher 發表于 2018-7-11 00:01 同感 |
|
好復雜 |
祥云飛魚 發表于 2018-6-25 23:42 我怎么感覺像一個教學演示系統 |
|
我也猜猜， 1處應該是漲緊套 2處螺絲應該是鎖在軸鍵上的，用來把鏈輪壓在軸上防脫出的。 3、4一個是自擺動張緊器另一個是自轉動張緊器，功用差不多，只是擺動型的比轉動型的工作角度大，轉動型的比擺動型的扭矩大。 |
|
本帖最后由 SUN1234 于 2018-6-26 17:25 編輯 還有1，2處沒看懂，望樓主解答 |
| 感覺結構有點復雜 |
| 認可2樓和5樓的說法。 |
