如圖的結構怎么設計，定參數畫圖？

查看數: 7632 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-26 15:24

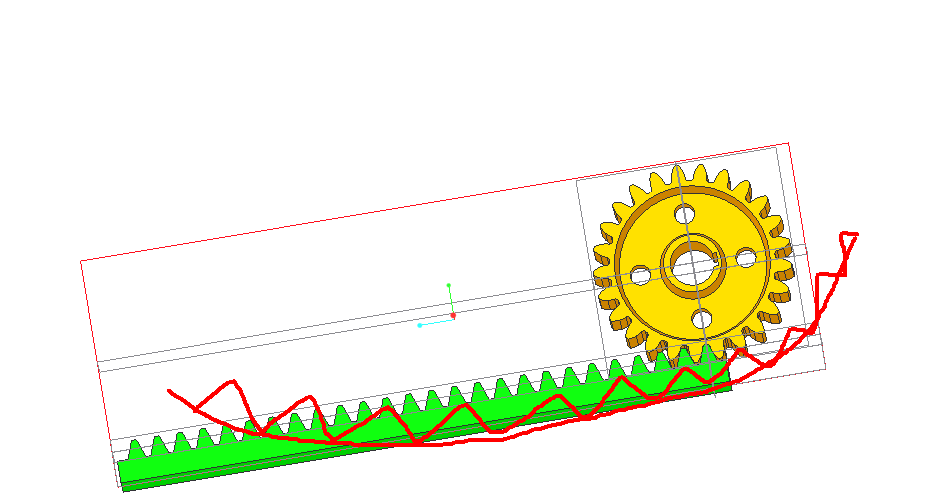

搞了快一天，崩潰了，這中內齒弧形齒條怎么畫以及怎么確定和齒輪配合，保證正確嚙合？畫出來的齒條和齒輪完全不能用，還有那個弧形齒條大家一般都是怎么畫出來的？陣列的時候怎么來確定陣列數量和角度？或許我的方法 ...

回復

tomback 發表于 2018-7-2 09:43:22

畫一個曲線，然后畫一個齒，再把這個齒按曲線陣列。

sdwangpeng 發表于 2018-7-1 20:05:58

學習了

yzghsx 發表于 2018-6-30 17:39:56

就是兩個圓,局部炮畫出齒的形狀

szygq 發表于 2018-6-30 16:46:10

學習啦

年華98 發表于 2018-6-29 09:58:54

一水江山JS 發表于 2018-6-29 09:55
弧形齒條不就是直徑很大的內齒輪嗎、我能這樣理解嗎

嗯，應該是這樣吧，我也是這樣理解的

一水江山JS 發表于 2018-6-29 09:55:17

弧形齒條不就是直徑很大的內齒輪嗎、我能這樣理解嗎

Smallk 發表于 2018-6-28 13:31:43

麥迪工具集

年華98 發表于 2018-6-27 15:03:16

loust 發表于 2018-6-27 14:43
Solidworks自帶的toolbox也有齒輪吧

嗯，應該有吧，我用的邁迪，不過邁迪上面參數列的比較多

loust 發表于 2018-6-27 14:43:52

Solidworks自帶的toolbox也有齒輪吧
