看到這密密麻麻的氣管，總感覺少點什么

查看數: 16049 | 評論數: 57 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-3 11:40

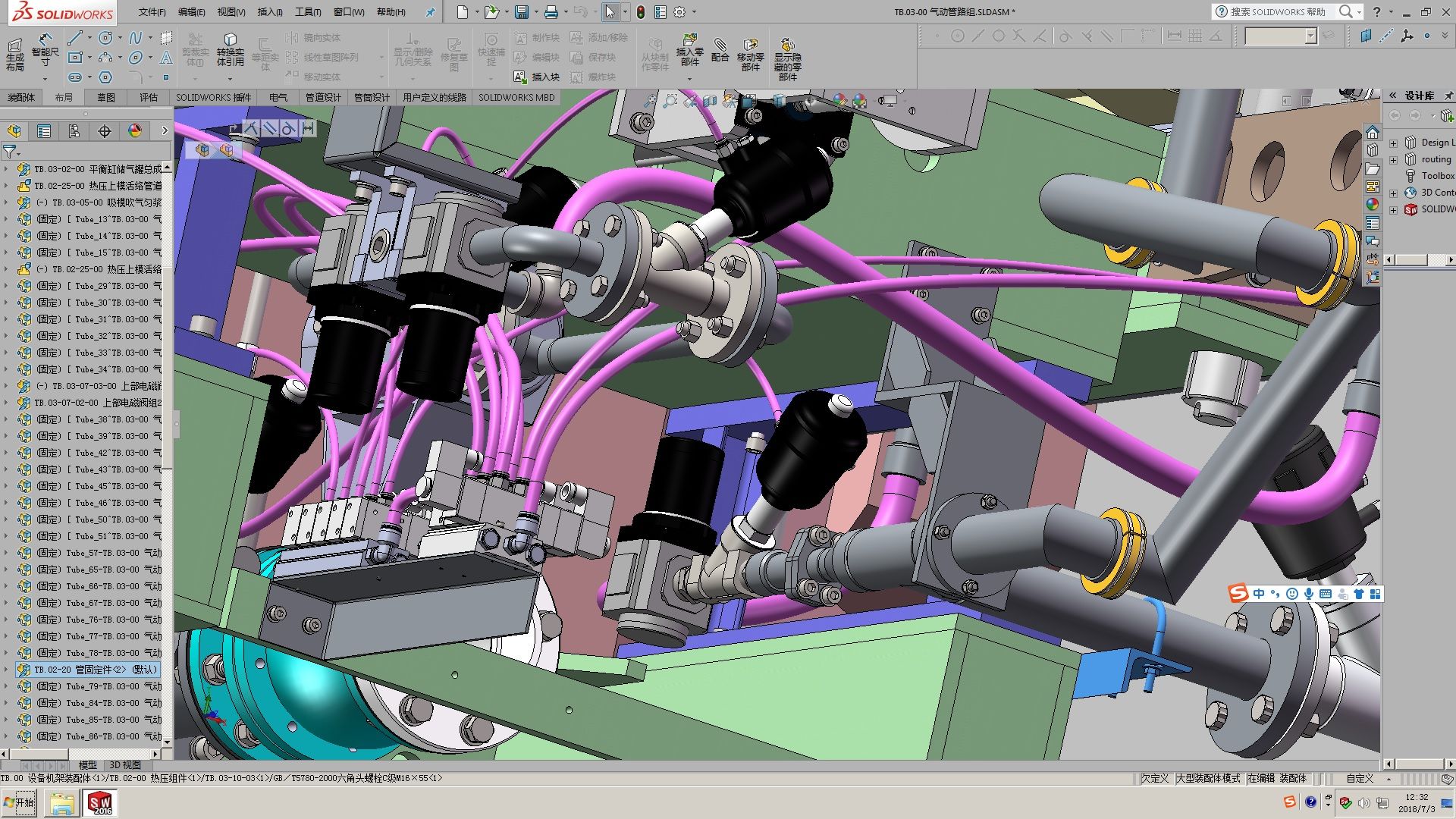

見設備氣管，密密麻麻的，三維圖形里看著人暈乎乎的，讓你很難搞清楚它們的作用，看過來看過去，總感覺很難理解。忽然想起來，這個東西少點什么？少點什么呢？少圖紙，少氣動圖紙，少氣動原理圖紙。沒有這份圖紙 ...

回復

煙草 發表于 2018-7-9 11:58:09

我們這里一般不出布線圖，出氣動原理圖

擦肩而_IL2jJ 發表于 2018-7-9 11:45:03

我以前也一直以為氣路屬于電氣去做

軍CSJ 發表于 2018-7-9 08:49:47

氣路排布圖一般都有的。這個確實屬于電氣管。至于管路走向，就看空間布局了。我沒設計過，在未做設計之前，安裝過不少。其實氣路很簡單，看一下PLC程序，或者手動按一下操作按鈕，就都知道了，所以也不需要像液壓那樣的原理圖。可能復雜的氣路需要吧，目前還沒接觸過。

板磚少年 發表于 2018-7-7 22:51:44

還好吧，因為一般氣路沒有多少，氣路圖是要出的，但是三維圖很少畫。太費勁！

追夢人1122 發表于 2018-7-6 21:29:11

方便給一個結構數模嗎？

wolalala12 發表于 2018-7-6 17:01:47

管路可以routing生成，你的氣動元件都是公司內部庫的？原件比管路費事的多啊，沒有庫的話，設計階段根本沒法像這樣進行布置

陳小發兒 發表于 2018-7-6 09:20:10

曉昀發表于 2018-7-3 12:24
正規一點的企業技術部都會有氣動控制的原理圖和管路布局圖。不正規的企業把管路布局圖紙就都省了，然后讓車 ...

是這樣的，我們公司氣路也沒有設計圖，全靠工人自己走線設計，也很整齊（只要我們把位置預留出來）

zhangzmc 發表于 2018-7-5 19:02:59

ysxiangab 發表于 2018-7-3 12:03
貌似我們公司氣路也不出圖呢，現場工程師根據空間和位置自行布線，哈哈，是不是很不專業，但是我們是世界50 ...

不能比啊！我們公司都是機構在干氣路的活！電氣只干了電的活！無語！

愛飛兒 發表于 2018-7-5 17:38:57

這些管路都是你自己畫的？什么插件？畫這個線路圖氣管圖費時費勁啊
