發布時間: 2018-7-10 16:05

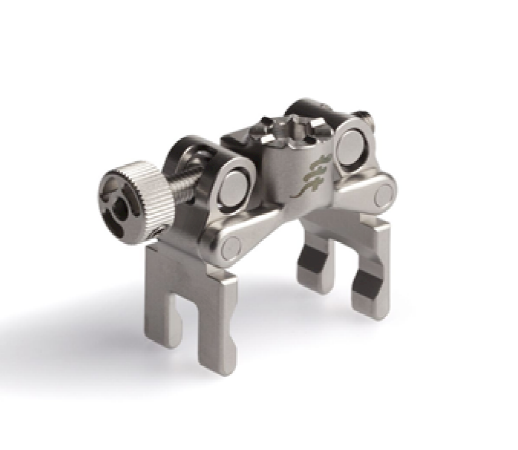

正文摘要:1.工作原理：通過轉動手柄位置，實現前爪和后爪一起張開和收縮，主要是用來夾持軸類的工件2.我想問的是：（1）.固定塊1和固定塊2是與手柄是通過螺紋配合的，如果擰手柄前爪和后爪會向同一個方向移動，無法實現共同張 ... |
| 正反螺紋，中部加一個限位。 |
| 螺桿上的兩節螺紋，正反牙 |
自然而然灬 發表于 2018-7-12 21:00 打打玩玩而已~ |
threetigher 發表于 2018-7-10 23:20 用的普通FDM桌面機，大點的螺紋能打出來，小的就不好說了 |
Vecror 發表于 2018-7-10 17:05 老鐵，做3D打印啊~ |
| 好深奧 |
| 正反牙，固定塊1、2里面的螺母是可以滑動的 |
魍者歸來 發表于 2018-7-10 17:44 9樓哥們說的對，螺桿就是那么做的，同時左邊圓柱體（注意是圓柱體，不是固定塊）開左旋的螺紋孔，右邊圓柱體（固定塊里面的）開右旋螺紋孔。看你的可用開合空間也不大，螺桿的中間保留圓柱。同時中間的突出部分（固定塊1、2之間的部分）應該是圓孔，不是槽孔。 |
| 學習了 |
