求助：帶座球軸承可否用于立式安裝場合

查看數: 7526 | 評論數: 19 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

huijiangu

發布時間: 2018-7-19 16:02

正文摘要:

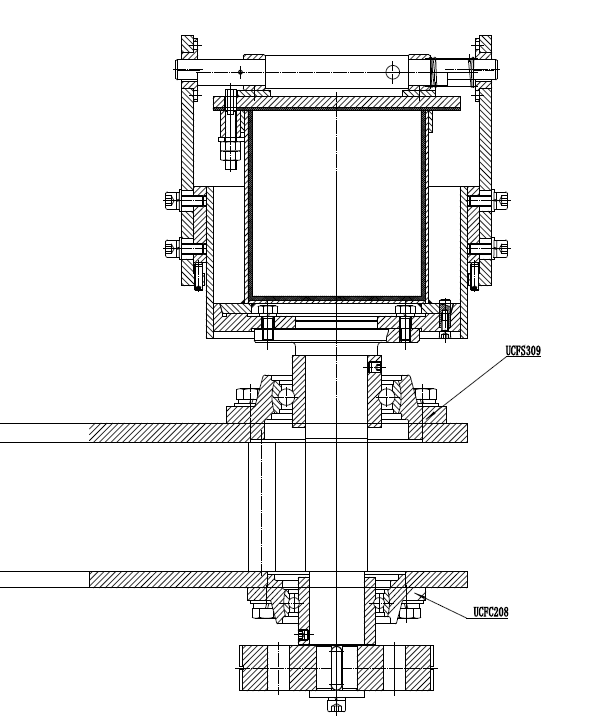

安裝示意如圖所示，帶座軸承水平安裝，工況參數：轉速約250RPM，公轉+自轉，上方桶質量約為8kg。工作一段時間，軸承損壞，滾珠掉落。本人大概計算了一下壽命，約為6000h，實際情況遠遠沒達到壽命。初步考慮是因?yàn)?...

回復

huijiangu 發表于 2018-7-28 13:05:45

黑眼豆_W3i3M 發表于 2018-7-23 11:23
這個機構自身重量8Kg 算輕負載轉速250 算低轉速隨意不管是離心力還是軸向力軸承自身都是夠的。這 ...

謝謝，蠻贊同你的看法

冬vv雷 發表于 2018-7-23 16:43:23

你這個機構自轉的同時也要公轉吧？你說的離心力應該是公轉產生的吧。你這上下軸承位同心度偏差多不？不行就換軸承吧，角接觸或者圓柱滾子試試。這個帶座軸承就是方便點，不用搞那么多加工件

黑眼豆_W3i3M 發表于 2018-7-23 11:23:58

這個機構自身重量8Kg 算輕負載轉速250 算低轉速隨意不管是離心力還是軸向力軸承自身都是夠的。這個結構的問題在于震動，題主說了自轉加公轉，就好比一個玻璃杯里放了個筷子，杯底跟杯口就是沖擊的地方（相當于軸承），所以只需增加配重保持重心降低，如下圖


17567410 發表于 2018-7-21 08:10:59

本帖最后由 17567410 于 2018-7-21 08:12 編輯

建議軸裝配搞個平衡試驗也能改善負載情況

17567410 發表于 2018-7-20 18:33:59

根據載荷沒有問題，這種軸承只要潤滑酯跟上可以用，關鍵是市場上買回來的軸承是打不進油的。是一茬爛。

zyj870802 發表于 2018-7-20 09:27:35

推力軸承或者選用圓錐滾子軸承

未來第一站 發表于 2018-7-19 22:55:12

換成角接觸或圓錐滾子吧。

點評

PiedPiper

還是不行啊，角接觸軸承和圓錐滾子軸承需要安裝精度，這種粗糙的機械是不行的，，需要用調心推力軸承，，不貴，淘寶上有賣的。發表于 2018-7-20 08:20

微風習習 發表于 2018-7-19 22:15:31

這種帶基座軸承，整體設計結構簡單，也可以承受一定的軸向力，看你的型號內孔都達到45啦。估計是震動引起的軸向力過大，導致軸套分離啦。建議中間部分，增加平面推力球軸承，來承載軸向重量。

曉昀 發表于 2018-7-19 22:00:46

把第一張圖片中最上端軸的運動和滾動的運動，再描述清楚一點；上面的結構對傳動軸來說是不是懸臂？上下兩個軸承所受的力之后支座給的力，軸向力沒有看明白，還有振動是哪里來的？請把運動過程描述下。
