@siterkiso @ljp053 笑一笑而已，幫助消食 |
曉昀 發表于 2018-7-21 22:56 大俠可以看看5#。 |
454141017 發表于 2018-7-22 14:53 牛牛牛！ |
|
| 導軌槽鋼內有前輪，作為翻轉支點。導軌槽鋼外的的后輪作為提升時支撐的。圖片上只看到外面的輪子即后輪。你在思考一下，這是我的分析。謝謝！ |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
|
threetigher
| + 1 | 熱心助人，專業精湛! |
threetigher 發表于 2018-7-21 22:45 自動卸料的時候料斗怎么翻轉的？我是看著圖片猜的結構，因為圖片中上部的結構看的不是很清楚。 你說說那個料斗怎么翻轉的？我也學下。謝謝提示！ |
曉昀 發表于 2018-7-21 18:29 大俠，這種提升機不是通過重力卸料。軌道頂端都是剛性的導向和限位。所有的動力都是電機。 有兩條軌道，提升后根據各自的軌道，自動翻斗卸料，沒有彈簧拉伸。 結構很簡單，耐用。與大俠討論。 |
|

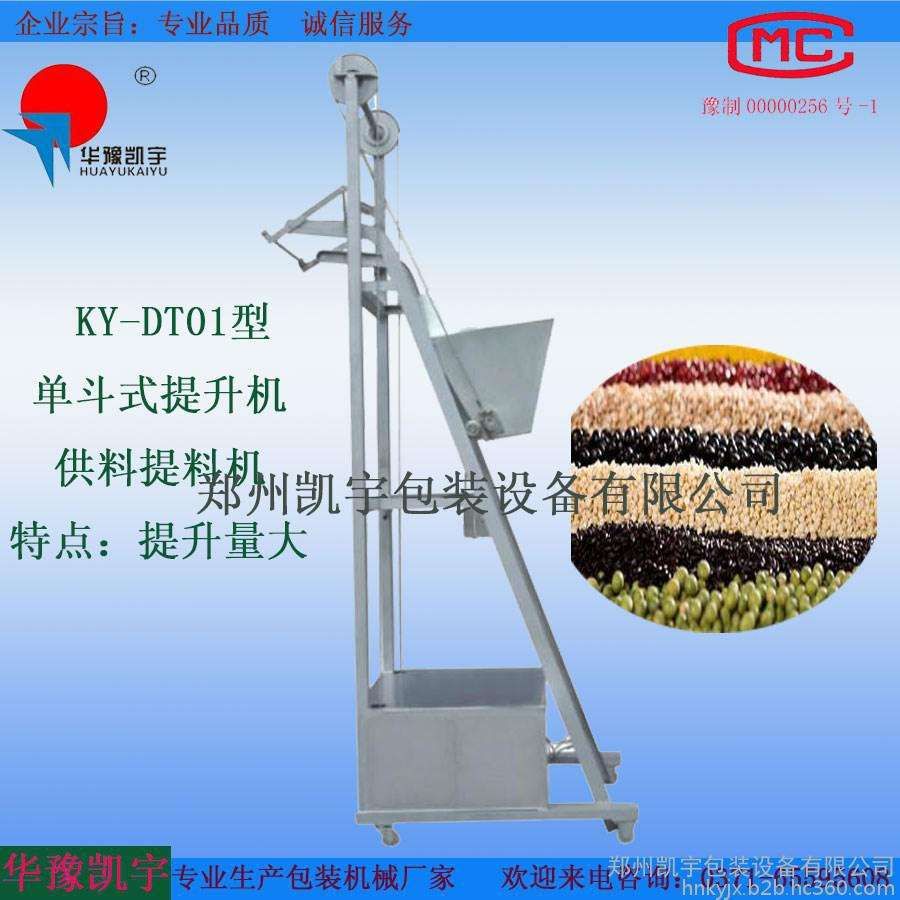

從圖片看，卸料方式好象是重力卸料。 當鋼絲繩拉著料斗沿導軌上升到平臺上料斗的重力使支架左端上的彈簧拉伸使料斗在圖面內向左翻轉一個角度實現卸料。當料斗卸料之后，重力變輕彈簧縮回使料斗扶正，然后，提升料斗的電機翻轉，料斗下降。 |
