發布時間: 2018-8-7 11:34

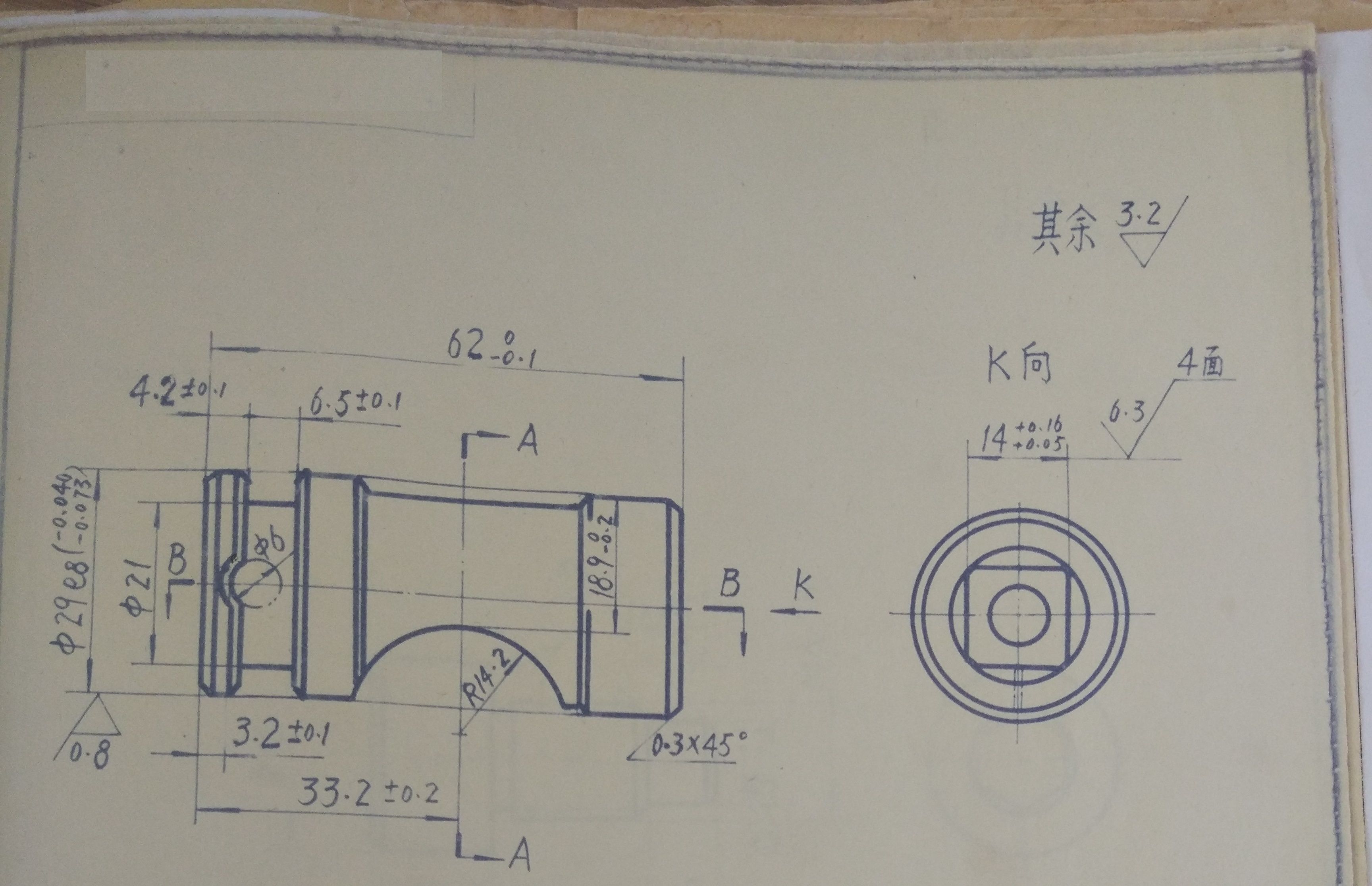

正文摘要:有兩點不明白： 1.看A-A剖視圖，中間的圓是一個和外圓偏心的圓，是凸輪的作用部分，這個圓的直徑是多少，怎么算出來的？不然沒法畫 2.就是技術要求第一句話的意思，表現在哪里？ （圖片太大分成兩張） ... |
| 看不懂，還得繼續學習 |
|
嗯是的，圖紙確實是這樣的，兩個圓心處在水平線上 |
| 由注釋一可知，偏心距為1.32，以大圓圓心，偏心距為半徑畫圓與已知的中垂線交點即為小圓圓心，再與已知兩點相聯系確定了小圓。 |
本帖最后由 17567410 于 2018-8-22 22:31 編輯
特征點都標出
過三點作圓（藍色），得此原圖圓為多段曲線組成。 |
|
三點確定一個圓，按度數做三個切線，平移，與角度線的交點確定一個圓。 我的理解不對？？ 以前的圖紙意會就行了，能說清楚技術參數，加工就行了，那時候軟件不行，畫圖有難度。 |
1115432780 發表于 2018-8-22 16:53 補充一下標注說明，標紅位置正對側為最高點，標紅位置只是可以清楚看到升量所以標注那里了 看了下社友評論，37樓比我靠譜，在推敲推敲  |
1115432780 發表于 2018-8-22 16:53 呃，是回復晚了，這白字先生 |
給你機會 發表于 2018-8-7 13:05 抱歉回復完了，話說怎么插圖片，呃，先試試
首先，這個東西我已經畫出來并且已經轉換3D圖面了，所以才說能畫可行，至于你為啥這反應及態度，我不知道，莫名其妙啊，只是想幫幫忙，想想思路拋磚引玉，可這樣的社友不敢恭維，但也有可能有煩心事，倒能理解 說正題 首先，這個工件使用工況不清楚，所以就無從推斷為啥這么設計，就沒法判斷臨摹圖的合理性 看圖的尺寸，推斷是180度位置區間升量最大，式做了一下（至于合理性，上一句說過了，需要再驗證）
不知道圖片清不清楚 |
