求分享一個圖紙標注國標

查看數: 6673 | 評論數: 20 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-8-8 08:07

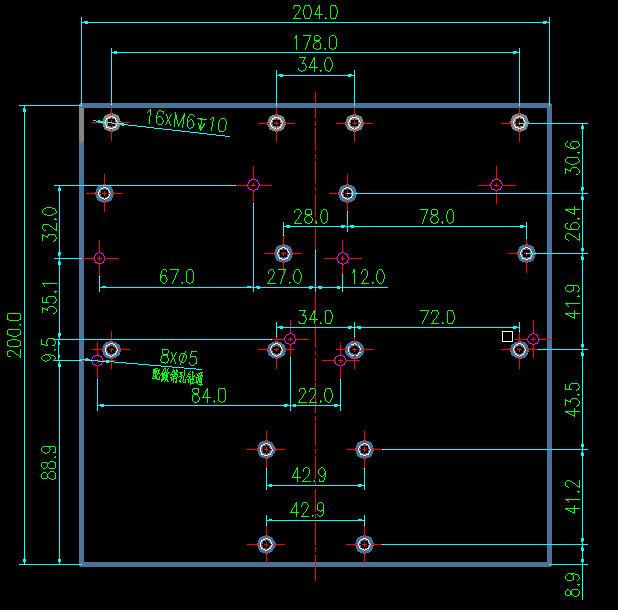

從前幾個月剛剛進公司，到現在，經常有一些圖紙標注的問題被領導說不規范，從最開始的基準過多，到現在不符合國標標注，也不知道算不算有了一點進步，然而自己也去網上看了些資料，總感覺不得其理，因為自己以前是建 ...

回復

isuaa 發表于 2018-8-9 08:16:37

gy861208 發表于 2018-8-8 21:07
確實有點亂，不方便加工的看圖
建議弄清楚你們公司的要求，或者借鑒下同事的模板
貼張自己的圖，歡迎批評 ...

之前設計的時候沒想那么多，應該把很多孔設置在一條線上的，不然也不會像現在這樣不好標注

，像這樣的鏈標注看起來倒是很清楚呢，之前看的圖冊，也有鏈標注，不過我有個問題，圖上面有的尺寸用方框框住（我記得這表示理論尺寸），是不是表示相對位置要求高呢？

gy861208 發表于 2018-8-8 21:07:36

確實有點亂，不方便加工的看圖
建議弄清楚你們公司的要求，或者借鑒下同事的模板
貼張自己的圖，歡迎批評指正（對于孔位較多和比較復雜的零件我一般用尺寸鏈標注，不是按國標做的）

pengmimi111 發表于 2018-8-8 19:30:15

多看看圖冊，你會找到規律的~

isuaa 發表于 2018-8-8 17:25:37

二十四流工程師發表于 2018-8-8 11:30
大仙的設計手冊第二冊

哦哦之前就看到了，只是不知道下載哪一個部分，謝謝

米銳司 發表于 2018-8-8 13:37:24

樓主，你這個尺寸確實標的有點亂啊，相關聯的尺寸沒有標好，另外盡避免重復

isuaa 發表于 2018-8-8 12:00:21

之前看到螞蟻大佬分享了，但是過期了
http://www.whclglass.com.cn/forum.php?mod ... A%D0%B5%D6%C6%CD%BC
有哪位大佬可以再發一個嗎

Slainet 發表于 2018-8-8 11:39:12

出的圖加工商能看懂就好，關鍵就是容易看，也得根據自己做的產品裝配要求和加工商的加工水平來，發給哪的圖自己心里也有有數，并不是你標的越嚴謹，形位公差尺寸公差都標出來就是好的

isuaa 發表于 2018-8-8 11:37:51

二十四流工程師發表于 2018-8-8 11:31
PCCAD 出的圖？

插件是pccad，只是用來偷懶，畫粗糙度和形位公差的時候才用的
