氮氣彈簧怎么選型？

查看數: 13326 | 評論數: 14 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

擦肩而_IL2jJ

發布時間: 2018-8-9 14:26

正文摘要:

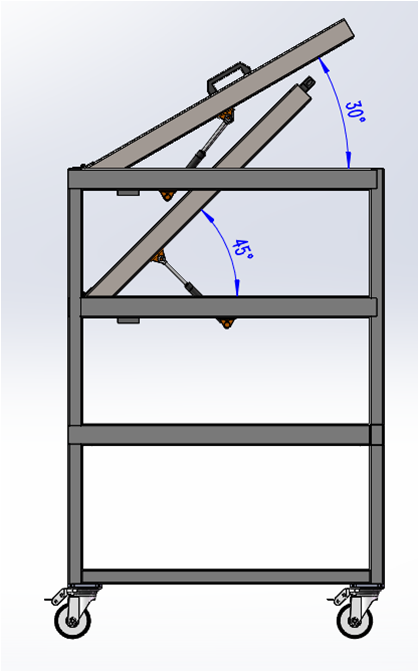

各位大神，像圖片里一樣，我想把大約25KG重的框架，一個掀開30°的角，另一個掀起45°用氮氣彈簧支撐，之前沒用過氮氣彈簧，不知道怎么選型，求各位大神指點（每一層都是兩邊都有氮氣彈簧支撐） ...

回復

ahway 發表于 2018-10-8 12:13:44

氣彈簧選型涉及較多參數，如果自己計算出來的和實際有偏差，那建議參考ACE Gas Spring的計算軟件(該軟件不對客戶開放，需要提供實際應用參數，ACE工廠或者代理商提供選型)：

ybwwby 發表于 2018-8-13 11:04:43

來看大神的解決辦法

20080646 發表于 2018-8-13 09:17:16

根據彈簧展開長度設計鉸點，并核算力平衡。最好留點余量，氣彈簧力公差范圍大。

guobiao1988 發表于 2018-8-10 16:07:03: 提示: 作者被禁止或刪除內容自動屏蔽

mp3wzs 發表于 2018-8-10 15:24:46

塵世天涯發表于 2018-8-9 21:45
力臂1是正確的。力臂2是錯誤的，另外
1. 力臂2應當是蓋子的重心到旋轉軸的直線距離
2. 重力應當沿第一 ...

能上個圖分析下么學習學習

塵世天涯 發表于 2018-8-9 21:45:19

擦肩而_IL2jJ 發表于 2018-8-9 16:28
https://wenku.baidu.com/view/cd4e6184f7ec4afe05a1df56.html?rec_flag=default&sxts=1533705903823
我參 ...

力臂1是正確的。力臂2是錯誤的，另外
1. 力臂2應當是蓋子的重心到旋轉軸的直線距離
2. 重力應當沿第一點提到的重心到旋轉軸的連線做分解，而不是直接參與計算
3. 需同時計算閉合位置的力矩平衡，根據蓋子是否要在關閉狀態自鎖來選擇打開過程中的合成力矩是否需要反向
4. 需計算打開時手部作用力
5. 需計算關閉時手部作用力

曉昀 發表于 2018-8-9 19:01:35

本帖最后由曉昀于 2018-8-9 19:03 編輯

框架重心到旋轉支撐點多距離是多少？每個框架分別用了幾根氣彈簧？

擦肩而_IL2jJ 發表于 2018-8-9 16:30:43

擦肩而_IL2jJ 發表于 2018-8-9 16:28
https://wenku.baidu.com/view/cd4e6184f7ec4afe05a1df56.html?rec_flag=default&sxts=1533705903823
我參 ...

L3要比選的氮氣彈簧大，要不然會關不上
