高壓旋轉接頭設計

查看數: 11326 | 評論數: 29 | 收藏 7

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-8-14 14:19

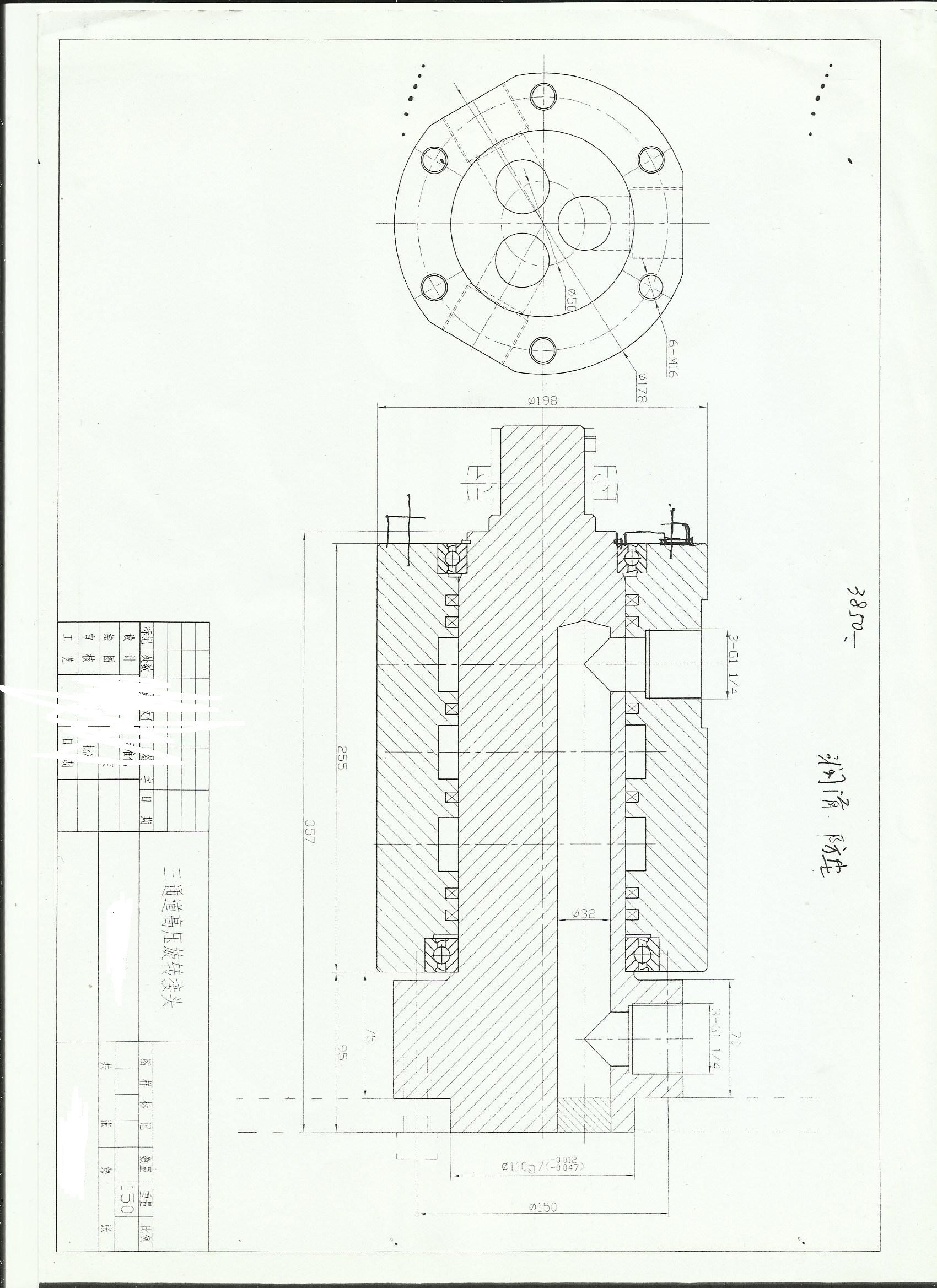

本帖最后由曉昀于 2018-8-14 15:36 編輯前段時間，有社友問，高壓旋轉接頭怎么設計？今天找到我一個項目上的高壓旋轉接頭，把基本結構分享出來，細節設計也不難，自己去設計。這個旋轉接頭的工作壓力是34.5M ...

回復

LGQ9761 發表于 2018-8-18 10:35:16

曉昀發表于 2018-8-16 17:50
你設計的壓力有多高？密封機構那個地方怎么設計的，能不能分享出來？

那個設計是仿造德國某個大公司的設計，好像不讓外傳

我們可以私下探討

曉昀 發表于 2018-8-17 18:08:21

單戀一枝花發表于 2018-8-17 13:10
灌裝機分配器？

不是。

單戀一枝花 發表于 2018-8-17 13:10:04

灌裝機分配器？

曉昀 發表于 2018-8-16 17:50:54

LGQ9761 發表于 2018-8-16 16:47
跟畢業設計好像

你設計的壓力有多高？密封機構那個地方怎么設計的，能不能分享出來？

LGQ9761 發表于 2018-8-16 16:47:16

跟畢業設計好像

蔣杰ge 發表于 2018-8-16 10:53:08

可以是可以，但是我們這好像用不到壓力這么高，相對專業廠家做的價格更適合

threetigher 發表于 2018-8-16 10:39:39

曉昀發表于 2018-8-15 18:44
一直在用，壓力比較高，密封結構是關鍵，沒出現漏油現象。

格萊圈，UHS？

只有快樂 發表于 2018-8-15 22:07:08

密封圈是核心，結構加工精度再高光潔度再好，最終還是要看密封圈的性能。圖紙是干貨，為樓主點贊！

曉昀 發表于 2018-8-15 18:44:22

lover111 發表于 2018-8-15 15:17
用了多久了？這種東西可靠性最關鍵了，別用個一年半載的就漏油了。

一直在用，壓力比較高，密封結構是關鍵，沒出現漏油現象。
