發布時間: 2018-8-17 21:22

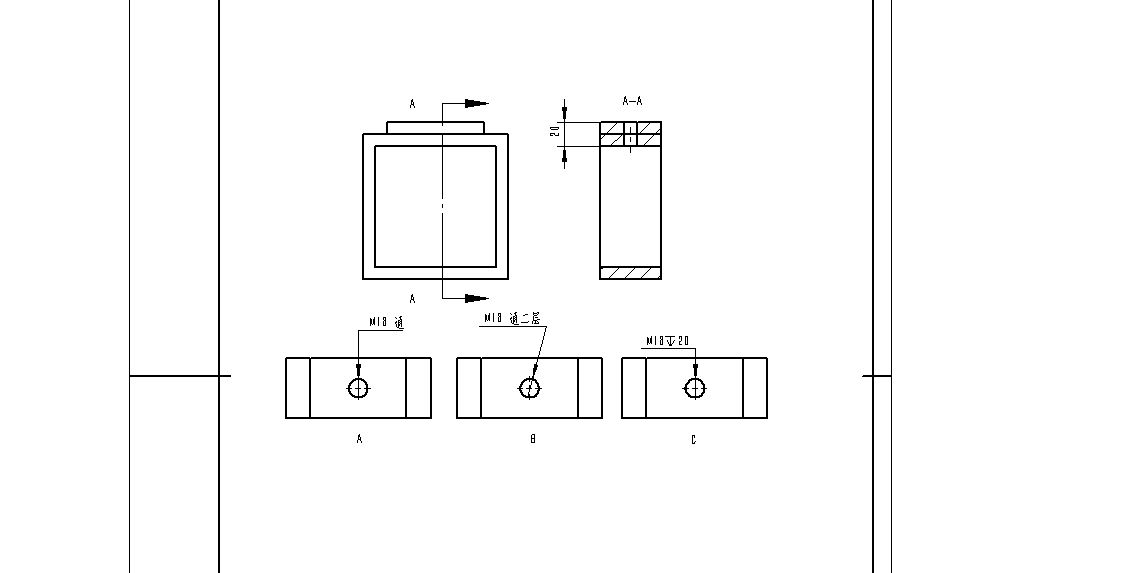

正文摘要:請問如果不用剖視圖表達孔深，那么用那種表達方法可以更好的表達孔深并且不讓鉆孔師傅誤解，我想的3種方法分別是 A:M18通 B:M18通二層 C:M18深20 但是感覺這3種方法都有點讓人誤解的成分在里面，請問還有更好的方法 ... |
| 你太糾結了，直接標個M18都可以，，你不是都已經剖開了嗎 |
| 可以加文字說明 |
| 用A，然后在主視圖增加中心線！應該能夠表達清楚 |
| 俯視圖多余，側視圖中標注幾—-M18通孔即可 |
| 貫穿 |
| 肯定A啊，不會有歧義的，通孔就是開孔所在的這個面包括焊接在一起的面貫穿就行，沒人會通孔理解為把整個物體的所有面貫穿吧 |
|
C:\Users\js\Desktop 第一次貼圖 不知道對不對 我們一般有自己的深孔表 感覺有個表會比較清楚 當然和供應商說好 統一標準比較好 |
| 還好，我不去糾結這些問題…… |
| 顯示隱藏線 |
