關于軸承布置理論和實際沖突的問題，求解惑

查看數: 4381 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-8-19 15:35

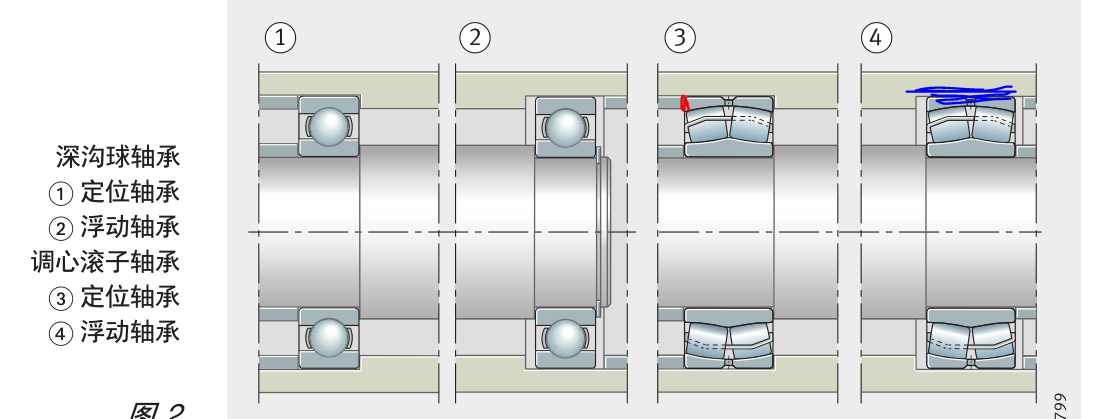

我想知道，圖中調心滾子軸承浮動定位布置方式圖中，我畫的紅線位置，軸承蓋距離軸承外圈是不是要留出 0.4mm左右的間隙，還有就是右側外圈(藍線)是不是應該是松配合，才能有浮動的效果。在工作中接觸到的軸承結 ...

回復

11569 發表于 2018-8-22 22:27:33

圖3 是要壓緊的，才有軸向精度。
圖4是浮動的，沒必要用角軸承，深溝球就可以了，價格要便宜很多倍呢

ybwwby 發表于 2018-8-20 08:38:16

來看看大佬們的解答

鑫森淼炎垚 發表于 2018-8-20 08:13:22

你的崗位是設計工程師，什么叫設計工程師？在畫圖時，如何體現“設計”二字，要不然你就是繪圖員了。

曉昀 發表于 2018-8-19 21:57:57

圖的軸承外圈已經做了浮動設計，外圈與座孔的配合安裝設計手冊或者軸承手冊去設計。

馬俊_CIDzq 發表于 2018-8-19 20:40:02

我想問下，這個熱漲間隙怎么計算的謝謝

3983596 發表于 2018-8-19 20:02:20

因?yàn)橛袦厣砸A(yù)留熱漲的間隙

東海fyh126 發表于 2018-8-19 18:45:01

本帖最后由東海fyh126 于 2018-8-19 18:46 編輯

看軸承的負荷，低負荷低轉速不講究。還有軸有溫升，必須留間隙。

zj554585460 發表于 2018-8-19 16:30:06

|遠祥發表于 08-19 16:16軸向定位是不可以完全限制住，但圖四的軸承外圈是不能留太大的間隙，小間隙配合，軸向外圈不能被完全給漲緊。

你是說圖3.4內圈外側都有間隙

zj554585460 發表于 2018-8-19 16:27:13

|遠祥發表于 08-19 16:16軸向定位是不可以完全限制住，但圖四的軸承外圈是不能留太大的間隙，小間隙配合，軸向外圈不能被完全給漲緊。

你是說我畫的紅色線這里是需要留間隙是嗎？
