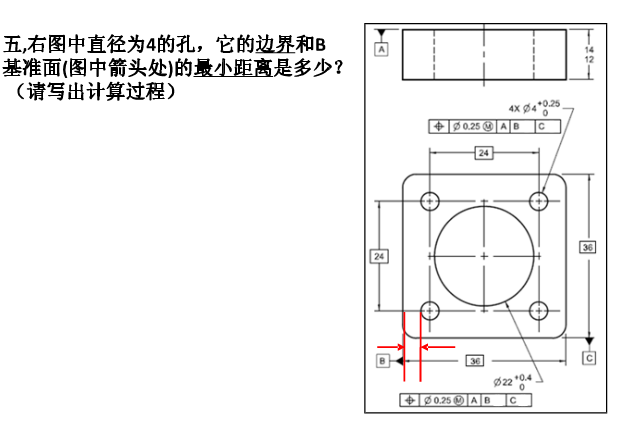

想問下這個關于GD&T的題目如何計算？

查看數: 3617 | 評論數: 11 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

鴻蒙之始

發布時間: 2018-8-28 22:26

正文摘要:

本帖最后由鴻蒙之始于 2018-8-28 22:29 編輯想問下這個關于GD&T的題目如何計算？寫出具體的計算過程

回復

燕尾 發表于 2018-8-29 09:20:54

(36-24)/2-(0.25+0.25)/2-(4+0.25)/2=3.625

點評

塵世天涯

正解發表于 2018-8-29 13:12

鴻蒙之始 發表于 2018-8-30 08:01:10

機制的亮亮發表于 2018-8-29 18:12
最大實體要求，最小實體要求這些東西在國內用的比較少，外企用的多

我就是在外企??！

機制的亮亮 發表于 2018-8-29 18:12:45

最大實體要求，最小實體要求這些東西在國內用的比較少，外企用的多

機制的亮亮 發表于 2018-8-29 18:10:22

這個是最大實體要求。所以在算最大實體的時候應該去尺寸公差的最小值0，此時在考慮位置度公差0.25/2=0.125....最后用（36-24）/2-（4/2）-0.12=3.875

山中漁人 發表于 2018-8-29 11:11:03

本帖最后由山中漁人于 2018-8-29 11:20 編輯

直徑4的最大公差值是4.25，最小公差值是4：
應該有兩個極限值3.875~4之間的尺寸都是合格的：中心的位置度公差為0.25，在正常加工中檢測尺寸應該不包括樓主要求的這個值；
檢測1，孔距檢測；
2，位置度檢測：
3，外形尺寸只能做參考平形度而不能做尺寸檢測用；

Joelay90 發表于 2018-8-29 10:54:35

36/2-(24/2+0.25/2)-(4+0.25)/2=3.75

鴻蒙之始 發表于 2018-8-29 10:24:59

方賢東發表于 2018-8-29 07:57
（36-24）/2-（4+0.25）/2=3.875

它的最大實體的時候孔的最大直徑是4.25，位置度公差是0.5
是不是應該(4.25+0.5)/2=2.375啊？

方賢東 發表于 2018-8-29 10:09:30

方賢東發表于 2018-8-29 07:57
（36-24）/2-（4+0.25）/2=3.875

不好意思位置度沒考慮到

hehuoren666 發表于 2018-8-29 10:04:10

2樓對的把

小蔣蔣 發表于 2018-8-29 09:56:51

同意3樓
