發布時間: 2018-8-30 19:46

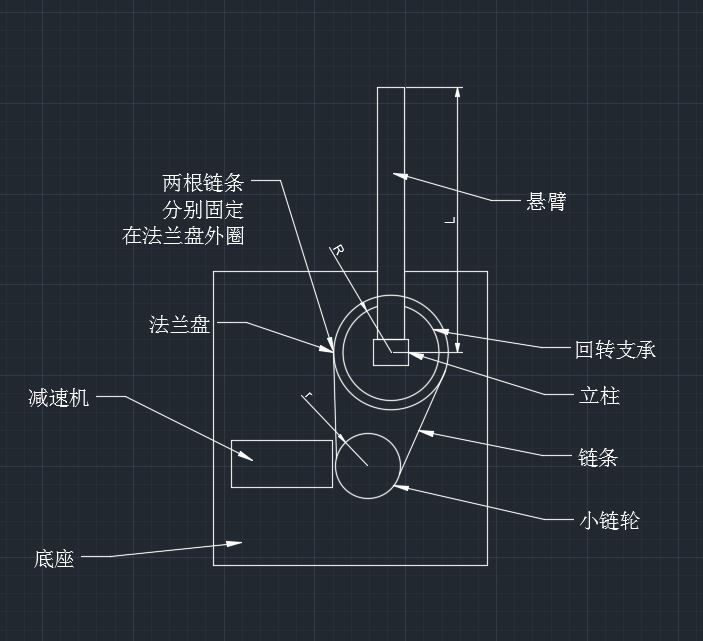

正文摘要:大家好，現在設計一個如下圖結構的設備，回轉支承上焊接一根立柱，立柱上有懸臂可以沿著導軌上下滑動，立柱底部有法蘭盤與回轉支承連接，法蘭盤外側固定兩根鏈條，小鏈輪旋轉帶動整個立柱轉動，轉動軸向就是回轉支承 ... |
jigsaw1989 發表于 2018-8-31 10:14 我覺得可以的，近似看成一個鏈輪，用直徑計算吧D2/D1 |
|
工況沒看懂，建議樓主按如圖計算公式，理清思路 |
carrierxj 發表于 2018-8-30 22:06 是的，需要左右擺動，成一定角度。 |
| 沒看懂你這個是怎么運動的，是小鏈輪正反轉帶動被鏈條固定的法蘭盤嗎？做來回的擺動？ |
| 你這是要反著算嗎？正向算法是電機扭矩是固定的，無論是減速機還是皮帶輪減速，都和扭矩成反比。例如電機扭矩是1，減速機減速比1:4，皮帶輪減速比1:2.5，那么總減速比是1：10，那么輸出扭矩是10。伸出的懸臂就是杠桿，自行計算。 |
| 看看理論力學 |
