發布時間: 2018-9-3 17:02

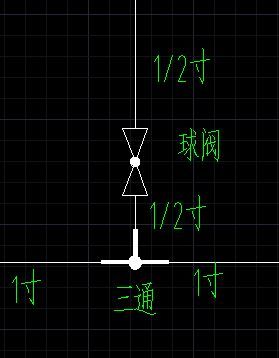

正文摘要:本人最近正在設計車間的氣路系統圖，然后需要找施工隊鋪設氣路，由于沒有相關經驗，所以有一些基礎的問題不知道，特來請教大家 1.鍍鋅鋼管端部的螺紋是怎么來的，焊接活接頭嗎？ 2.如下圖所示的管路連接需要除了三通 ... |
| 提醒你一句就是壓縮機出來的壓縮空氣會有水，你在管道上面要做一個向上彎的。有必要還要做一個風包或者裝空氣冷凝機。圖紙我這好多。10元一張 |
| 多設置幾個出口，這東西就和家里留插座一樣，后期總會覺得少。 |
| 閥門增加活接，便于后期維修，儲氣罐選型一定注意。 |
| 外螺紋應該是板牙套出來的。 |
| 鍍鋅管路有專門車絲機，類似板牙一樣的結構，可直接調節攻絲，3”-1/2”螺紋都可以直接搞定，看攻絲機規格，管道三通的位置有專門的三通接頭，兩端1”，側出口1/2”，或者也可以1”三通加補芯變徑為1/2”，密封一般采用生料帶，也有用麻絲涂銀粉密封的 |
| 有氣壓要求的話加上泄壓閥，氣壓表，免的后面多臺機器都需要配 |
小岳岳 發表于 2018-9-3 18:47 原來如此，謝謝。 |
|
畫出車間的氣路流程圖，并標出管線公稱直徑，管路中的管件（三通、彎頭、大小頭、），閥門（給出閥門技術數據）、儲罐、空壓機（如果有的話），管線中流體的流向。 車間控制管線的壓力一般不超過1.2MPa,管件與閥門之間的連接用螺紋連接就行，方便拆卸，修改；為防止螺紋連接漏氣，在連接時，絲扣上纏生料帶。 |
