該選用多大的鋼管呢？

查看數: 4154 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

kxjh01

發布時間: 2018-9-4 13:18

正文摘要:

想做一個多層的貨架，長6米，寬2米，每層存放的貨物有6噸左右，像這樣的貨架選用多大的鋼管合適呢？或者有這一塊的計算公式?jīng)]，請指導

回復

kxjh01 發表于 2018-9-5 12:39:55

454141017 發表于 2018-9-4 15:30
看樣子也不像每層能超過200kG，你是用什么機械放進去的？
用角鋼即可。

叉車

702736 發表于 2018-9-5 12:17:22

幾層樓給出的大致料的大小看著差了不是一倍以上

曉昀 發表于 2018-9-5 11:38:22

duduxiaozi32 發表于 2018-9-4 16:51
樓上說的用有限元軟件分析變形量，并不是很全面，應該使用梁?jiǎn)卧?jì)算變形和應力，然后計算結構的線性屈曲分 ...

就是選擇梁?jiǎn)卧M(jìn)行，用承受的最大載荷，計算變形量和應力是一樣的道理。那個圖只是給了一個變形的圖，沒有截出應力云圖。

瑞香 發表于 2018-9-5 10:06:43

曉昀發表于 2018-9-4 13:55
用solidworks的焊件做出模型，然后用Solidworks中的simulation或者ansys加載計算下變形量。圓鋼管用φ100-1 ...

有道理

kxjh01 發表于 2018-9-5 08:21:11

遠祥發表于 2018-9-5 07:38
這么重的材料需要靠結構來支撐，建議選用60X60壁厚6毫米的方管。

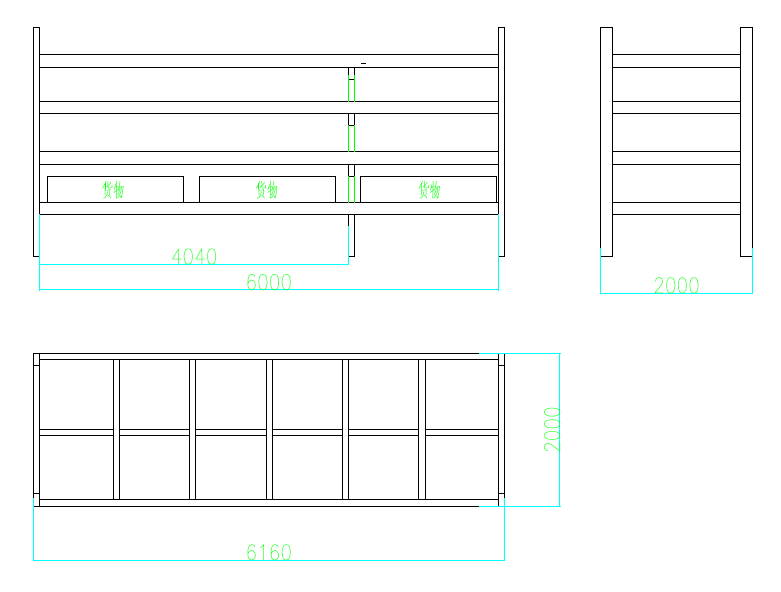

像圖示這種結構怎么樣，60X60X6的料小不小？

遠祥 發表于 2018-9-5 07:38:27

這么重的材料需要靠結構來支撐，建議選用60X60壁厚6毫米的方管。

duduxiaozi32 發表于 2018-9-4 16:51:18

樓上說的用有限元軟件分析變形量，并不是很全面，應該使用梁?jiǎn)卧?jì)算變形和應力，然后計算結構的線性屈曲分析，得出保持穩定的最大承受力。

曉昀 發表于 2018-9-4 15:36:28

本帖最后由曉昀于 2018-9-4 15:41 編輯

給你一個參考的例子。這是我們做的一個設備的安裝之間，簡化后，用solideworks,simulation做的變形，載荷1500kg，四個邊長為1400的角鋼做的架子，上面四個10x8的等邊角鋼的變形圖中看起來變形很大，實際模擬結果是最大變形只有1mm. 為了表示變形效果，采用了比較夸張的效果。

454141017 發表于 2018-9-4 15:30:30

看樣子也不像每層能超過200kG，你是用什么機械放進去的？
用角鋼即可。
