發布時間: 2018-9-4 15:58
正文摘要:本人還是個學生,對齒輪知識不是很了解,還望不吝賜教 問題如下|:我有一個齒輪箱,原先用的是直齒輪,后來要改斜齒輪,中心距180mm已經定死,模數6,小齒輪17齒,大齒輪43齒,螺旋角12°,現在想小齒輪用標準斜齒輪 ... |
能不能正常嚙合該怎么校核啊,有公式也可以啊,萬分感謝 |
qq707459754 發表于 2018-9-4 21:19 能給看下這對齒輪能正常嚙合么 |
小岳岳 發表于 2018-9-4 18:42 怎么調節,能詳細點么,謝謝 |
zmztx 發表于 2018-9-4 20:24 變位系數是負的,外嚙合,這個不是給別人設計的,就是我現在一個齒輪箱,原先用的直齒輪,現在要改成斜齒輪,但是中心距定了,所以要變位湊中心距,算出來之后不知道嚙合干不干涉,有沒有校核公式? |
你再算下 我算出來變位系數-0.6128![]() |
干涉了叫根切 |

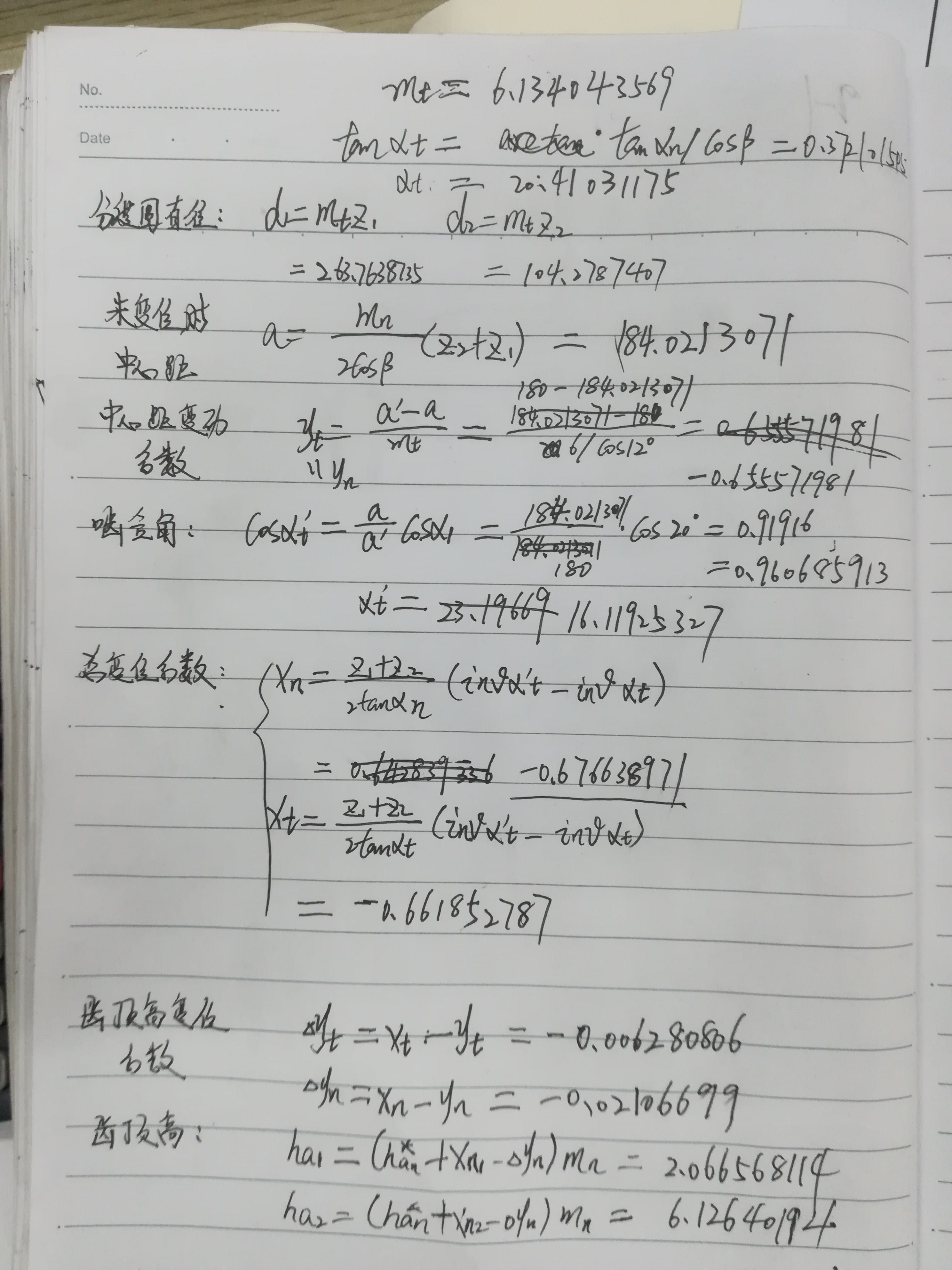

變位系數-0.676638971,負號?是外嚙合還是內嚙合,該不是內嚙合吧 重合度4.45?有必要嗎? 干涉有幾種,都需要用公式計算 不發生根切的最小齒數限制 微量根切限制 對于內嚙合還有 漸開線干涉、過渡曲線干涉、進刀頂切、齒廓干涉 對于不同刀具,還有不同 另外,采用角變位且符合無側隙方程,必定齒頂高降低 等等 所以,如果沒有全面學習過齒輪設計(不一定都能記住,起碼知道該有什么),最好不要去幫人家設計減速機。 |
做可調節的 |
