求助：這種燕尾槽該如何加工

查看數: 13201 | 評論數: 15 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-9-10 12:45

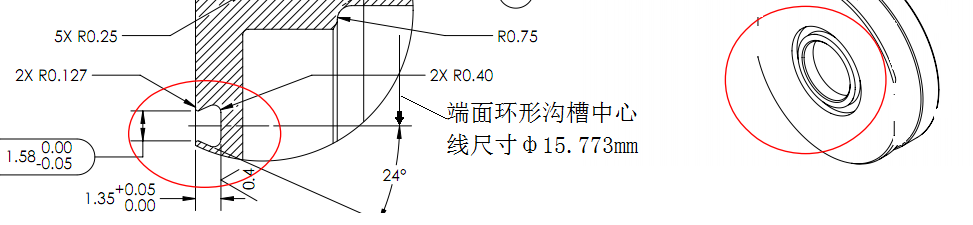

本帖最后由執★著于 2018-9-10 16:10 編輯如圖所示：左邊紅色圈圈部分為燕尾槽的截面形狀（非標），右邊為3D圖，目前需要在圓形的零件端面上加工一個環形的燕尾槽用于安裝O型密封圈，但加工遇到了困難，沒有 ...

回復

執★著 發表于 2019-8-1 17:12:48

自由的很無力發表于 2019-8-1 16:21
我們公司的設備也是用這種形式的密封槽，我們的做法是在密封圈內部開一個下刀出刀口。

能放個示意圖么？謝謝

自由的很無力 發表于 2019-8-1 16:21:42

我們公司的設備也是用這種形式的密封槽，我們的做法是在密封圈內部開一個下刀出刀口。

工兵96 發表于 2019-2-28 15:42:37

線切割？

它蟲 發表于 2018-12-8 08:59:54

學習了。謝謝！

-YUN- 發表于 2018-12-8 08:55:26

樓主你好，第一張圖關于燕尾形溝槽介紹的出處是哪里方便告知一下嗎？最近遇到了這種密封溝槽的設計，但是一直找不到參考資料，看到的資料都是只有矩形槽的。

姜先森 發表于 2018-9-14 10:07:24

看看

執★著 發表于 2018-9-13 14:13:23

壓死大象的螞蟻發表于 2018-9-11 11:30
用這種燕尾槽O圈可能壓下去回彈不出來而卡在里面！

最大壓縮量0.5mm，應該不會吧

siralop 發表于 2018-9-12 14:02:43

壓死大象的螞蟻發表于 2018-9-11 11:30
用這種燕尾槽O圈可能壓下去回彈不出來而卡在里面！

嗯嗯，你說的對~

壓死大象的螞蟻 發表于 2018-9-11 11:30:27

siralop 發表于 2018-9-10 16:24
閉環O圈是什么樣的，可以考慮矩形截面O圈，利用自己張緊力固定，槽就可以做成半開放形了。看看大品牌的標準 ...

用這種燕尾槽O圈可能壓下去回彈不出來而卡在里面！
