可以用solidworks   simulation   仿真一下就可以了

reaijixie1994 發表于 2018-9-17 08:46
假設罐子盛滿水，它承受的靜壓力P=F/S，得出F=P*S！P=密度*重量*高度！機械設計手冊應該有304強度許用應力 ...

這樣算法是不對的

帶攪拌的柱體設備壁厚如何計算呢？

reaijixie1994 發表于 2018-9-18 15:13
噢噢謝謝！！！！

你計算完壁厚是多少？我看看計算值。

噢噢謝謝！！！！

這個是一般是經驗值，5mm足夠，，設計算出來的比這個薄很多，，我也不知道為什么？

曉昀 發表于 2018-9-17 13:18
樓主，容器內工作壓力多大？根據工作壓力先確定設計壓力，然后，

（1）如果設計壓力在這個范圍： -0.02 ...

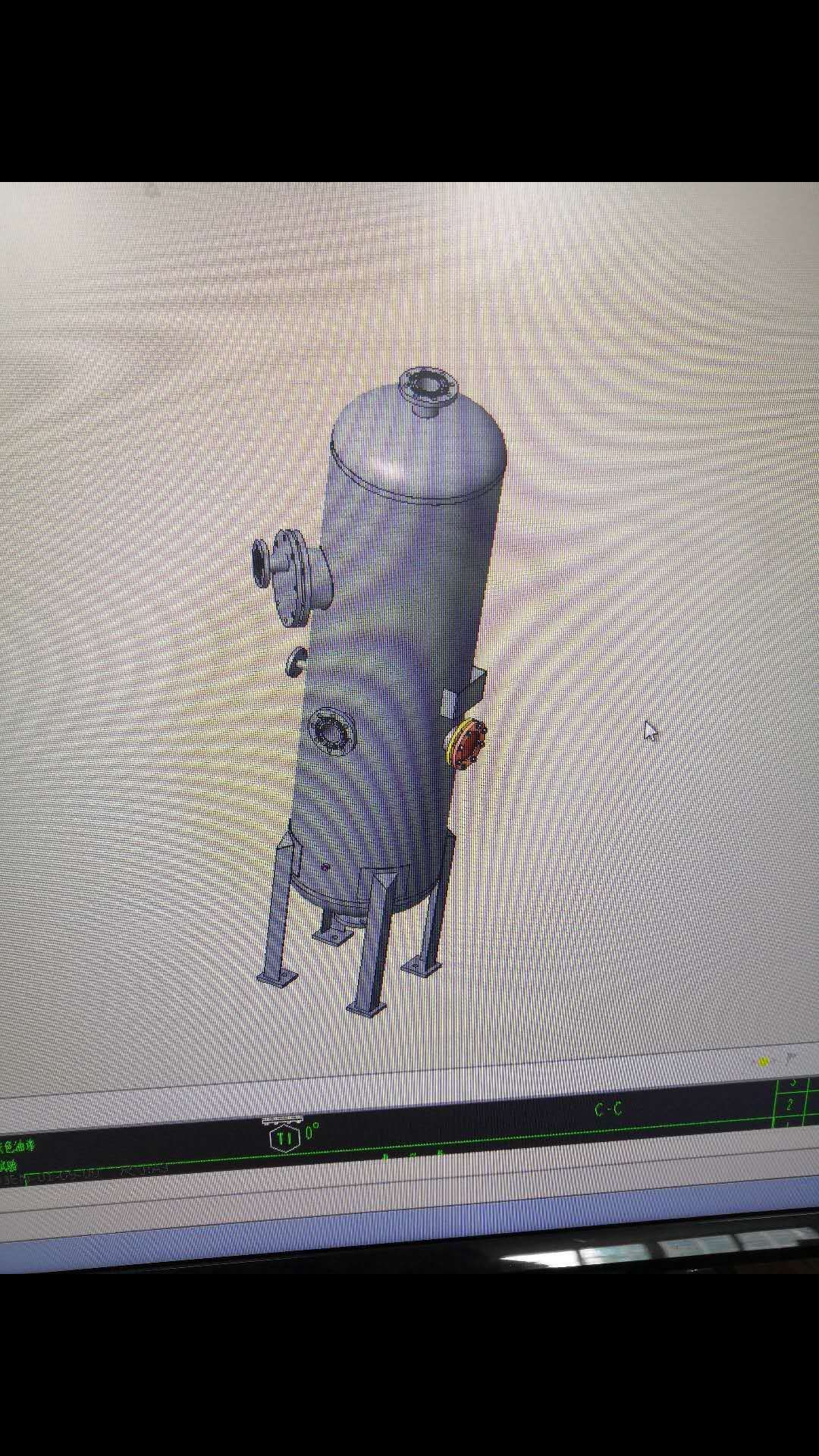

水罐高1600mm,這個高度是兩封頭之間的距離還是從支腿算起到上封頭的距離是1600mm?

已知：
1、水罐內工作壓力為P0=1公斤，即0.1MPa;
2、 假設1600mm為兩封頭之間,水罐充水容積為85%；
3、材料為不銹鋼304.
求：水罐壁厚δ=？

求解過程：
1、計算1600mm罐體內充水容積為85%時的充水高度h=（（3.14*0.3*0.3*1.25+0.0353*2）*85%-0.0353*2）/(0.3*0.3*3.14)=1.21m;
2、計算h高度水柱產生的靜水壓力P1=ρhg=0.0121MPa;
3、計算罐內工作壓力P    P=P0+P1=0.1+0.0121=0.1121MPa;
4、計算水的設計壓力   由于水罐無超壓泄放裝置，設計壓力Pd=(1.0～1.1)Pw,     則取Pd=1.1Pw=1.1*0.1121=0.12331MPa(工作壓力比較低，也可以取1.05倍)
5、根據壓力容器中外壓容器的計算公式計算即可，第2-3個圖片中的公式，后面套公式，代數值自己計算吧。
上面算出來的厚度為計算厚度。

設計厚度=計算厚度+腐蝕裕量（看第4張圖片），最后將設計厚度往標準鋼板的厚度上去靠。



由于你不知道怎么計算，所以，把計算過程給你了，也就多啰嗦了一點。會這部分計算的社友請忽略。

reaijixie1994 發表于 2018-9-17 17:09
我也想過啊，還想學習其他普通的水桶壁厚計算，借鑒一下的！然而找不到這樣的例子！

閣下是否可以舉個例子？！

紅偉92 發表于 2018-9-17 11:15
按壓力容器算吧

我也想過啊，還想學習其他普通的水桶壁厚計算，借鑒一下的！然而找不到這樣的例子！
