發布時間: 2018-9-18 10:27

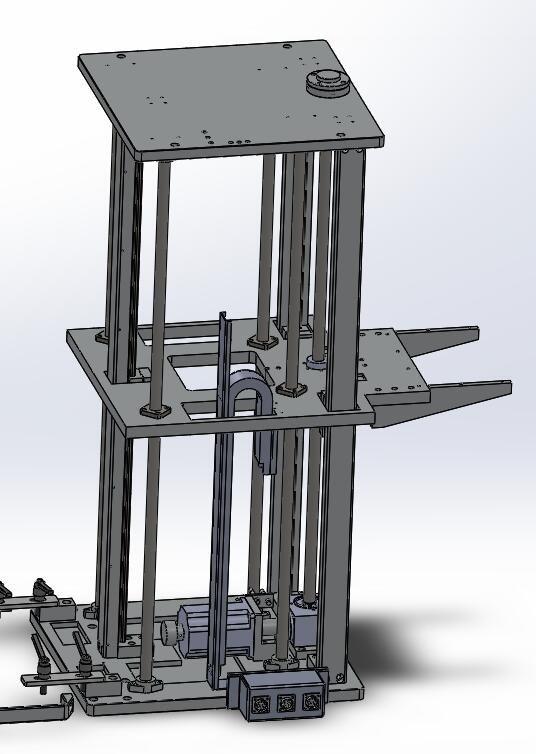

正文摘要:最近接手一個老項目，之前公司給客戶做的一個設備大概75kg，現在我在原基礎上挖空了，重量是65kg，可是客戶還是嫌重了。 我這個東西要求是，升降行程800mm，精度要求不高，上面負載50kg的東西，不知道各位高手有什么 ... |
| 這玩意裝上連調都沒法調 |
| 導向柱 對角放兩根就夠，去掉兩個，頂板能摳的地方都摳掉。承重50KG 這結構笨重了些 |
qwer1213 發表于 2018-9-18 11:31 導軌和導柱就已經占了很大的重量比了 |
| 的確導向太多了，過定位，精度到時候都得保證，不然容易別死，LZ考慮去掉導向柱吧，把絲杠放在中間，應該沒啥問題，頂板和底板都可以減小一點。 |
| 右邊2根直線軸承留著。每根導軌配2個滑塊。絲桿掛中間就行了。你這些導向加起來。起碼占了設備3分2的重量 |
同意15#的觀點，導向結構太多了，導致了整個的設備重量增加。再有一個，如果減少導向，我在懷疑50KG的負載，只靠單邊的絲桿提升，估計是會憋住，我有做過類似的提升機，支柱用四根鋁型材，導向采用四根光軸，再加兩根絲桿，絲桿用同步輪同步帶連接，做出來的設備杠杠的 |
| 這種直線導軌去掉吧，只用導柱就好，可以的話，絲桿最好放在中間 |
| 各位大佬，有做醫療設備機械的嗎？招人招人 |
| 可以把頂板減薄，你負載不重，厚度可以減到12毫米，再多增加幾個減輕孔。 |
